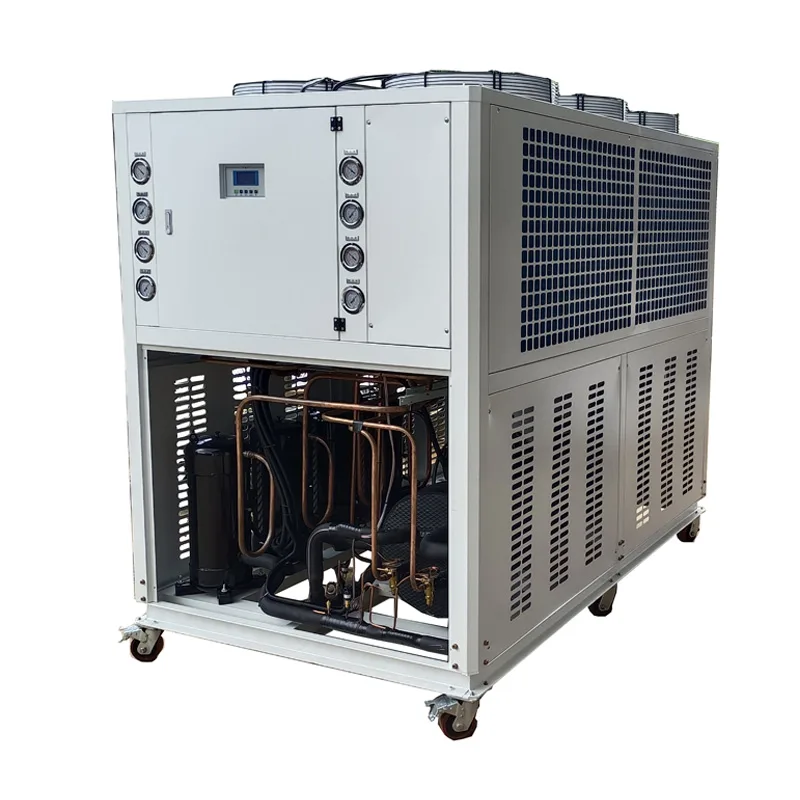

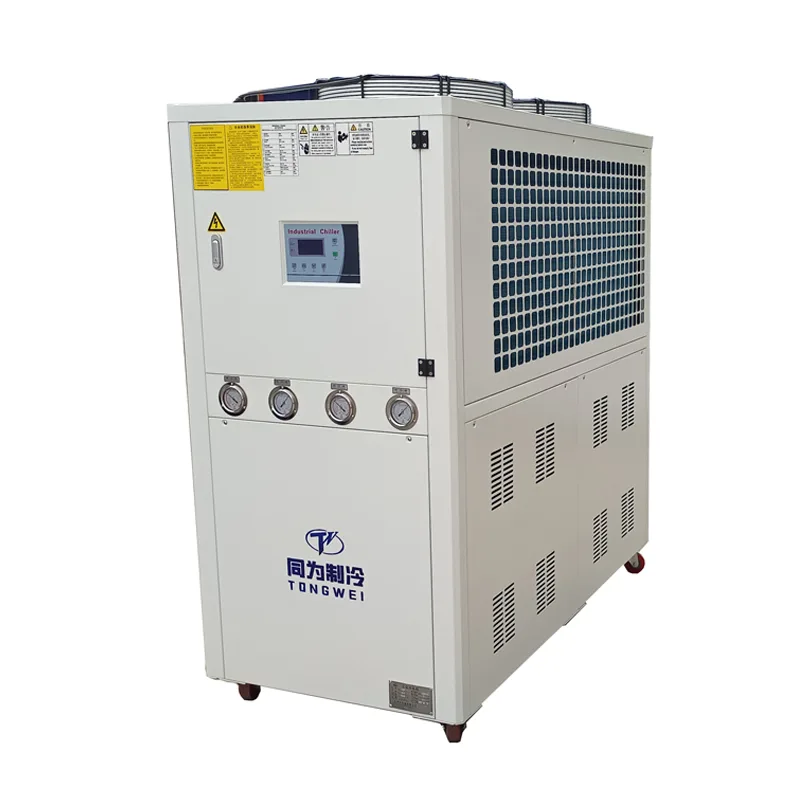

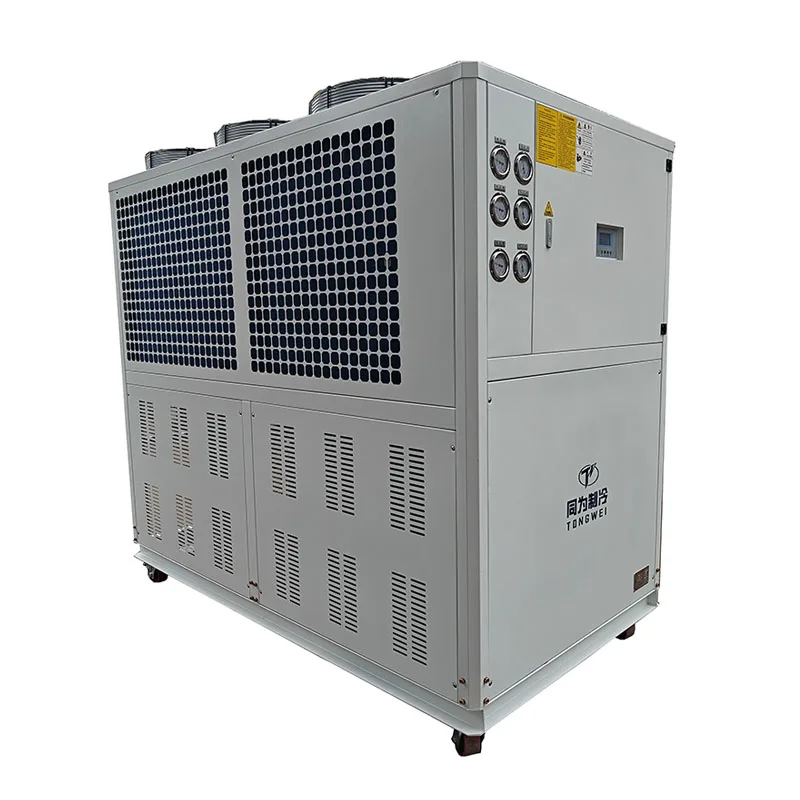

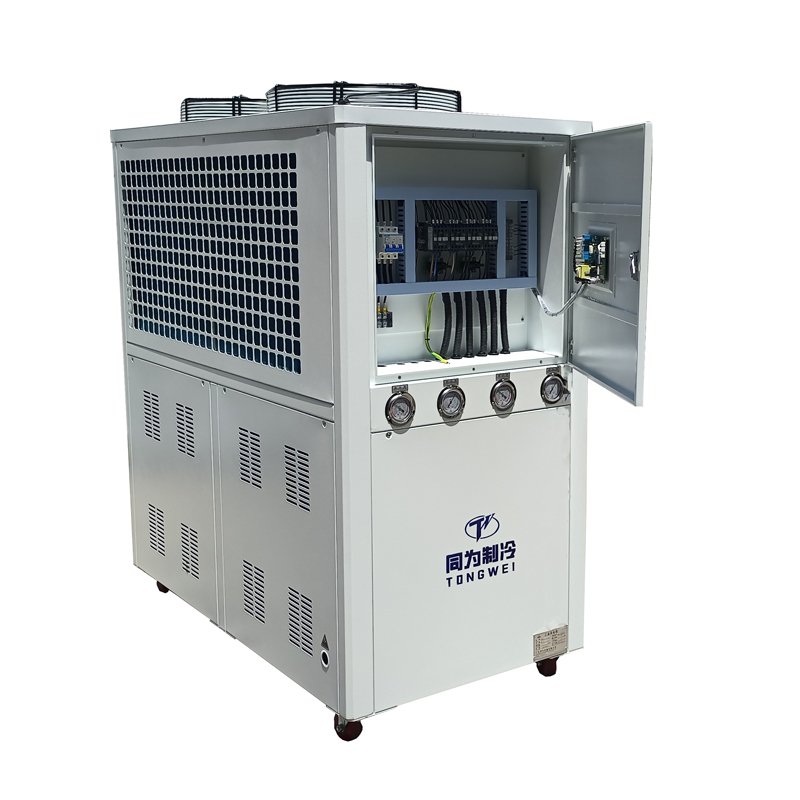

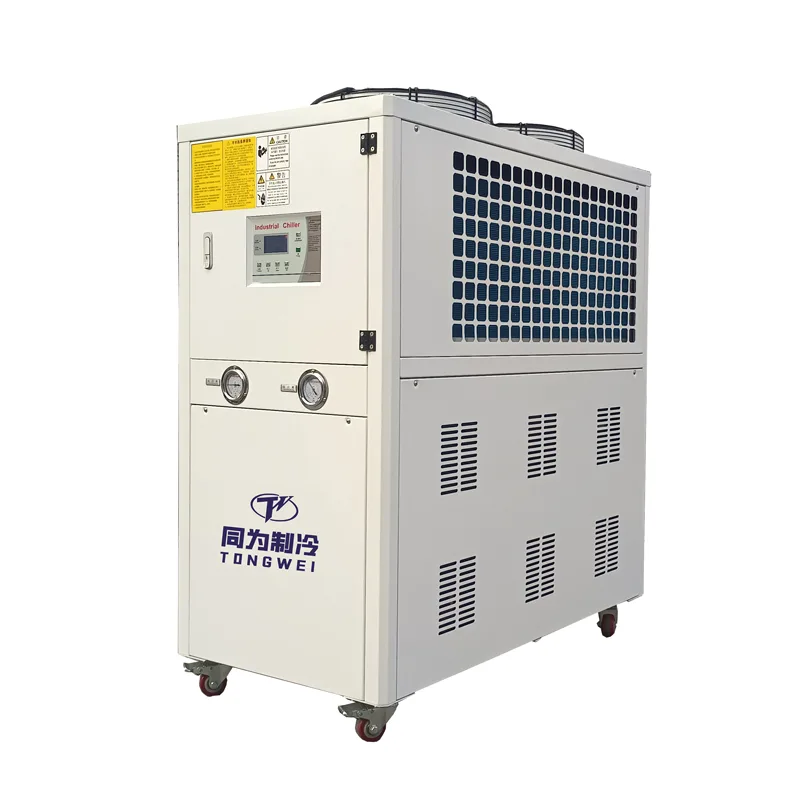

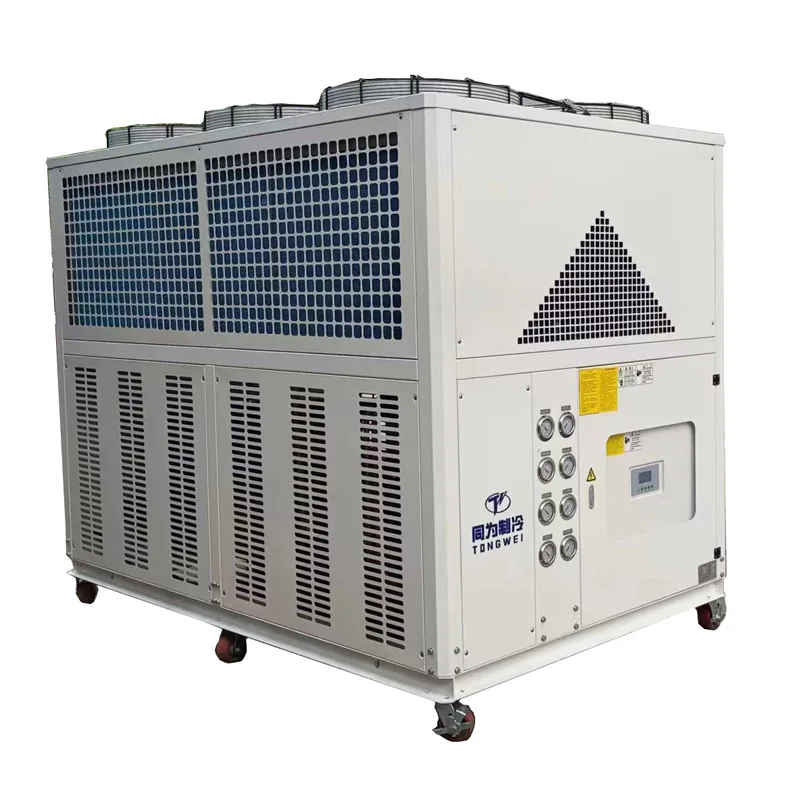

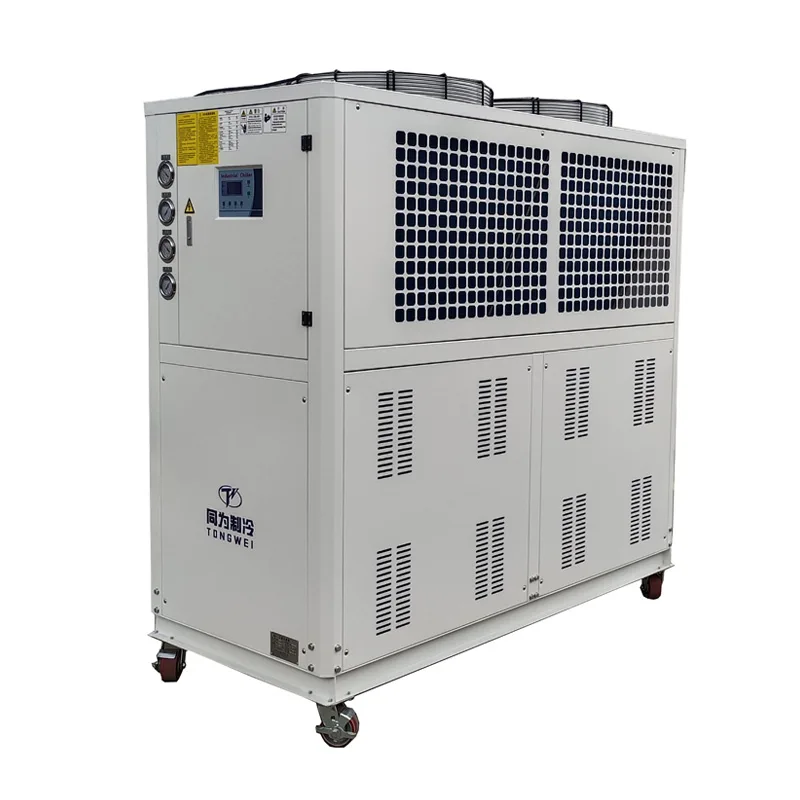

10HP 空冷パッケージ型スクロールチラー

10HP 空冷パッケージ スクロール チラーは 10Ton または 35KW 工業用水チラーとも呼ばれ、これらの空冷チラーはシステムから周囲の空気に直接熱を放散します。送風機と凝縮器コイルを使用してより高い冷却効果を実現し、外部の水冷塔に接続する必要がないため、高価な水と冷却塔のコストを心配する必要がありません。さらに重要なことは、この 10HP 空冷パッケージ スクロール チラーは初期設置コストを削減します。

効率的な冷却と熱伝達を実現するために、Tongwei 10HP 10Ton 空冷パッケージ スクロール チラーは遠心ファンを使用しています。これらのファンは、チラーコイル内の強力な空気の流れを保証し、最大の冷却効果を実現します。

さらに、当社のパッケージ化された空冷スクロールチラーには銅製のコンデンサーコイルが付いています。これらのチラー コイルは耐食性があり、従来のアルミニウム コイルよりも 2 倍速い熱伝達を保証します。  これらのコイルはチラーの耐用年数を延長し、効率的な熱伝達を保証しながら総所有コストを削減します。

中国の Tongwei 工場で完全に組み立てられた空冷パッケージ型スクロールチラーをお探しの場合、これはプラスチック業界、化学、食品、または飲料業界のアプリケーションに最適な設計です。

空冷パッケージ型スクロールチラーの技術仕様

空冷パッケージ型スクロールチラーの特長

»標準空冷パッケージスクロールチラーの冷却能力は1/2トンから60トンまで利用可能

»温度範囲 -25°C ～ 25°C

»0.5°F以内の温度制御

»水タンク内のSSコイル、シェル＆チューブ、またはオプションのSSろう付けプレートタイプの蒸発器。プレート型蒸発器は、大きな伝熱面積、低い冷媒圧力損失、およびコンパクトな設計を提供します。

»208-570V 60HZ 3相電源は米国、フィリピン、メキシコ、ペルーの顧客向けにカスタマイズ

»環境に優しい R410A /R407c 冷媒により、世界的な環境基準への準拠が保証されます。

»内部にステンレス製の水とウォーターポンプを内蔵

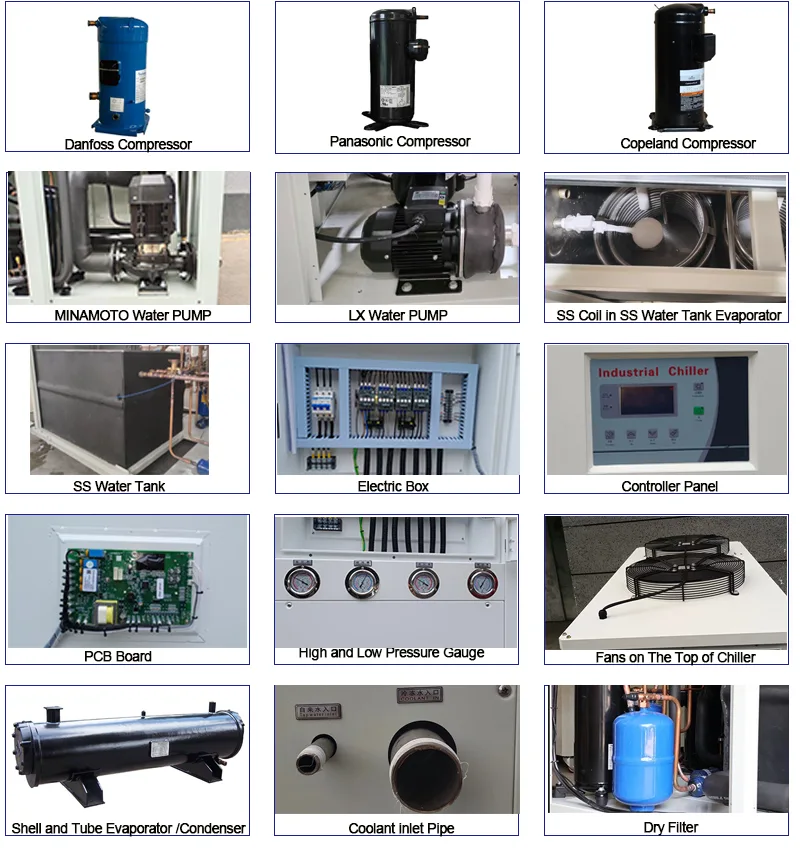

空冷パッケージ型スクロールチラー用スペアパーツ

あなたの用途に適した空冷パッケージ型スクロールチラーを選択するにはどうすればよいですか?

用途に合わせて空冷パッケージ型スクロールチラーを選択する際には、考慮する必要がある重要なチラー仕様が 5 つあります。それは、チラーの冷却能力、動作に必要な電圧、関連するポンプの馬力と流量 (カスタム選択についてはお問い合わせください)、冷媒、および蒸発器のタイプです。

チラーの適切な冷却能力を計算する

最もよくある質問の 1 つは、チラーの冷却能力を知る方法についてです。  KW、Ton、But/h、Kcal/hを使用してチラー冷却能力を選択します:1 KW=860 kcal/h。  1トン=3.517キロワット;

1 KW=3412 Btu/時;

チラーの冷却能力を計算する式もあります。

冷却能力(kw)=流量(m3/h)*温度変化(T1-T2)/0.86

熱負荷= C(比熱)* M(時間あたりの品質生産量)*温度変化(T1-T2)

チラーを 20% 大きくする 理想的なサイズ (KW = KW x 1.2)

注記 : T1:入水温度 (℃) T2:必要冷水温度 (℃)

たとえば、10m3 の水を 1 時間で 35°c から 15°c に冷却するには、どのくらいのサイズのチラーが必要ですか?

温度差 = 35℃-15℃=20℃

水流量 = 10 m3/時間

冷却能力 (KW) = 10 x 20 ÷ 0.86 = 232 KW

チラーの大型化 = 232 x 1.2 = 278.4KW

チラーには278.4kwの冷却能力が必要です。

力

国や地域によって産業用電力の規格は異なります。一般的な電源は 208 ～ 230V、380 ～ 420V、440 ～ 480V、50Hz または 60Hz、三相です。

フィリピンなどでは、電源は220V 60HZ 3PH、380V 60HZ 3PH、460V 60HZ 3PHです。

シンガポールとマレーシアでは、電源は415V 50HZ 3PHです。

メキシコでは、電源は 220V 60HZ 3PH です。

米国では、電源は208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PHなどです。

ウォーターポンプ

チラーの容量/トン数を決定すると、標準的なウォーターポンプは約2バールのKW単位で適切なポンプをお勧めします。より高い水圧が必要な場合は、お問い合わせの際にお知らせください。

冷媒

R22、R410A、R407C、R404A、R134A はオプションです。

R22: 優れた冷却効果がありますが、R22 は強力な温室効果ガスとみなされているため、ほとんどの国で禁止されています。

R410A: 環境に優しい R-410A は、R-22 に代わって、日本、ヨーロッパ、米国の家庭用および業務用エアコンで使用される冷媒として好まれています。 R-410A は他の冷媒よりも高圧で動作します。

R407C: R22 の優れた代替品、良好な冷却効果。

R404A: 低温(-10℃以下)を必要とする用途に適しています。

R134A: 主に「高温」冷媒として使用される不燃性ガスで、50℃以上の高温環境で作動する空冷チラーに適しています。

エバポレーターの選択

チラーには一般に 2 種類の蒸発器があります。1 つは水タンク内コイル蒸発器、もう 1 つはシェルアンドチューブ蒸発器です。

コイル＆タンク式エバポレーターには貯水タンクが内蔵されており、追加のバッファータンクが不要です。これはチラー用の標準エバポレーターでもあります。バッファータンクがない場合は、このエバポレーターをチラーに使用します。

シェルアンドチューブタイプのエバポレーター。接続するには追加の水バッファータンクが必要です。

空冷パッケージ型スクロールチラーを使用する利点は何ですか?

簡単な取り付け

水冷パッケージ型スクロールチラーとは異なり、空冷パッケージ型チラーは通常、動作に水冷塔を必要とせず、パイプを使用して機械に接続するだけで使用できます。これにより、構造がシンプルになり、インストールが容易になり、迅速に導入できるようになります。

簡単なメンテナンス

この単純な設計により、その後のメンテナンスが容易になります。冷却水システムの頻繁な検査や交換が不要になり、メンテナンスコストの節約にもなります。

幅広い用途

率直に言って、空冷パッケージ型スクロールチラーは完全に水なしで動作するわけではなく、最小限の水しか必要としません。そのため、乾燥地域や水不足地域でも、空冷式パッケージ型スクロールチラーは優れた冷却性能を発揮します。水冷モデルに比べ設置面積が小さく、設置場所の自由度が高くなります。

空冷パッケージ型スクロールチラーの設置方法は?

まず、空冷パッケージ型スクロールチラーを設置するのに適した場所を見つける必要があります。この場所には十分なスペースがあるだけでなく、ユニット周囲の適切な換気と熱放散も考慮する必要があります。

チラーを四方の壁に直接設置すると放熱が悪くなり、過熱して故障の原因となることがあります。次に、電源位置の確保や水道の接続など、必要な配管を接続していきます。機器の最適なパフォーマンスを確保するために、システムに適切な量の循環水を充填して、動作中の水の流れがよりスムーズになるようにすることもできます。

空冷パッケージ型スクロールチラーのサプライヤーとして Tongwei を選ぶ理由

カスタムチラーサイズ

ポータブル、コンパクト、大小の空冷パッケージスクロールチラーなど、お客様の要件に応じてカスタム設計できます。必要なチラーの数/KW/トンに関係なく、当社は最適なソリューションを提供します。

カスタムチラーのタイプ

Tongwei は、冷凍コンプレッサーの種類に関係なく、空冷チラーと水冷チラーを含むがこれらに限定されない、さまざまな冷凍タイプのパッケージ化されたスクロールチラーを提供しており、お客様の要件に応じて設計できます。

カスタム水温範囲

Tongwei は、-40℃ ～ 35℃ ±0.1℃ の安定性のカスタム ソリューションを作成できます。特定の業界向けのカスタム温度範囲。

カスタムチラー電圧

ニーズに応じてチラーの電圧と位相をカスタマイズします。さまざまな国向けのオプションの 220V/60HZ、380V/50HZ、400-415V/50HZ、460V/60HZ、440V〜480V/60HZ など。

年中無休のテクニカルサポート

私たちはいつもあなたのそばにいると信じてください。ご質問がある場合でも、お見積りが必要な場合でも、24 時間いつでも電話に対応いたします。当社のアフターサービス チームは、トラブルシューティングとメンテナンスについて生涯サポートを提供します。チラーのスペアパーツが壊れた場合は、Tongwei が交換用に提供します。

素早いお見積り

今すぐあなたのプロジェクトの見積もりを入手してください!通常、2 時間以内にカスタム見積もりを提供します。

耐久性と信頼性の高い冷凍機と競争力のある価格

当社のポータブル再循環水チラーは高品質の素材で製造されており、すべての産業用チラーに競争力のある保証を提供しています。

空冷パッケージ型スクロールチラーの配送方法

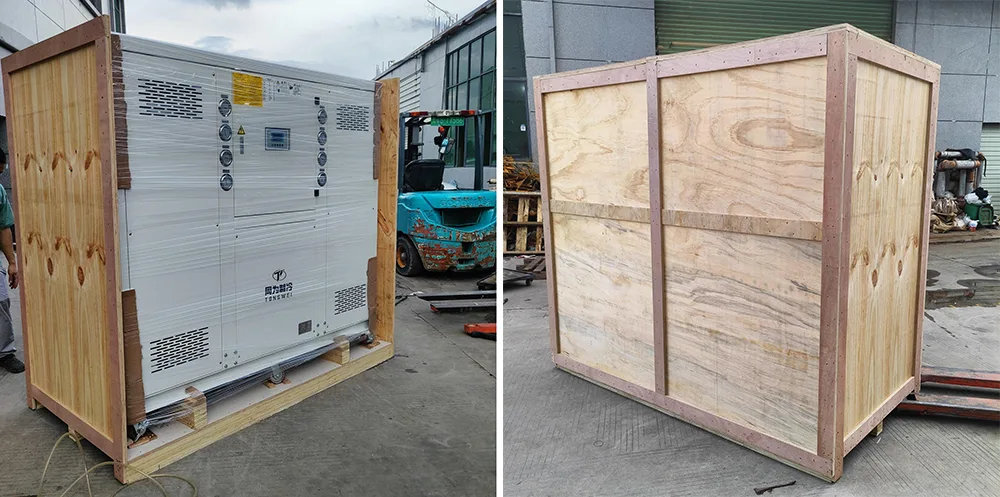

プロの工業用水チラーのサプライヤーおよび輸出業者として、当社は出荷を手配する独自の出荷フォワーダーを持っています。当社のチラーマシンは合板梱包を使用しており、輸送中の損傷を防ぎ、輸出基準を満たしています。チラーユニットを配送するには3つの方法があります:

1.航空輸送：チラーにはコンプレッサー、ウォーターポンプ、ファンが付属しているため、コンプレッサー内の圧縮された冷媒とオイルは爆発の可能性のある危険物であるため、輸送前に圧縮された冷媒を解放する必要があります。 (この輸送方法を選択した場合、冷媒のない冷水器を意味します。機械が目的地に到着した後、現地の専門家によって冷媒を追加する必要があります。また、航空会社は、冷水器が危険な製品ではないことを証明するために多くの書類の提出を要求します。航空便での輸送コストは非常に高く、冷水器の費用よりも高くなる可能性があります。そのため、航空便での配送はお客様に推奨される輸送手段ではありません。

2.海運：輸送時間は航空よりも長くなりますが、運賃は安く、機器が目的地に到着した後に冷媒を追加する必要はありません。この輸送方法は、地元の港に配送するのに最適な輸送モードです。

3.中国の他のサプライヤーに独自の出荷コンテナがある場合、中国のどの都市でもチラーマシンをサプライヤーに配送するお手伝いをします。
