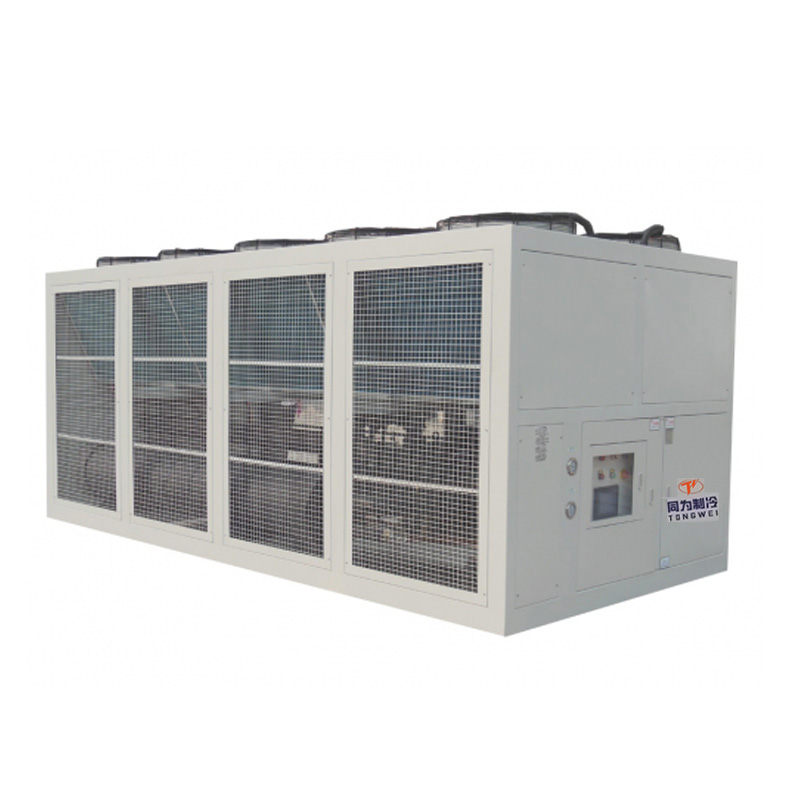

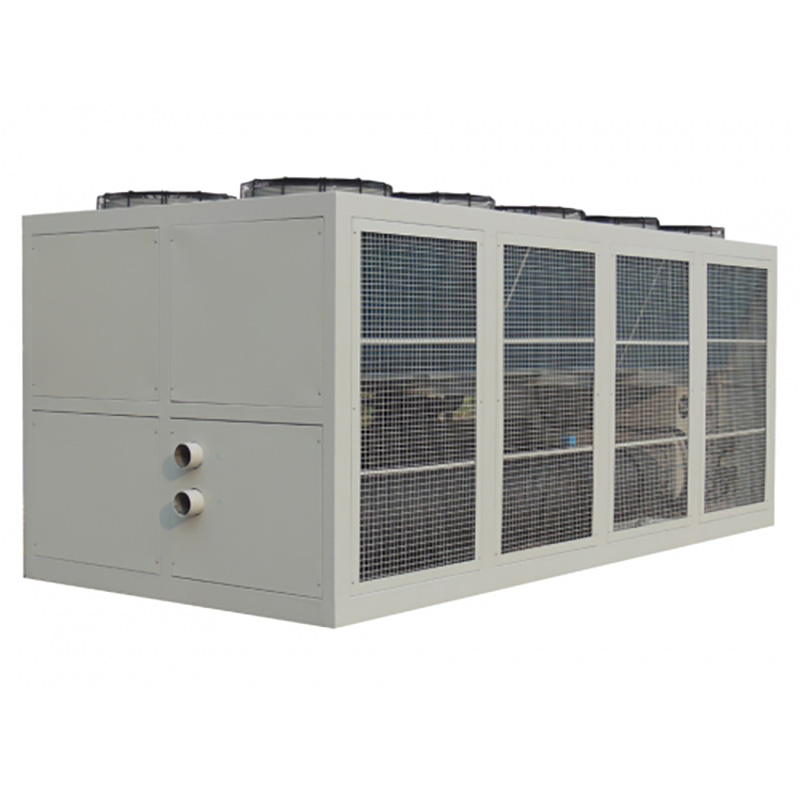

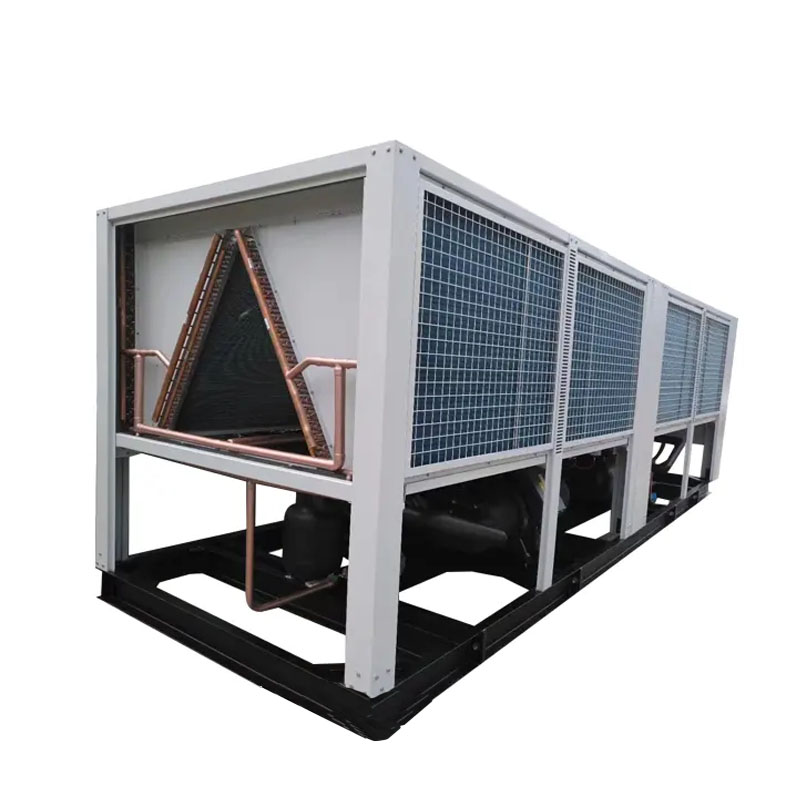

120トン400KW空冷スクリューチラー

120トン/400KW空冷スクリューチラー

高品質の120トン400KW空冷スクリューチラーは、中国のメーカーTongweiによって提供されています。空冷スクリューチラーは空冷スクリューコンプレッサーチラーとも呼ばれ、大規模な冷却能力の用途に低騒音で振動のない冷却動作を提供する信頼性の高い冷却機です。システムを放散するためのスクリューコンプレッサーと空冷コンデンサーが装備されています。冷水の供給を必要とせずに効率的に熱を供給します。冷水はプロセス水から熱を吸収し、その熱はチラーユニットの周囲の空気に伝達されます。

120トン空冷スクリューチラーは空冷スクリューコンプレッサーチラーとも呼ばれ、R407c、R22、R134a、、およびR404aを使用する2台の半密閉ハンベルスクリューコンプレッサーを備えており、スクリューチラーの動作条件、アプリケーション要件に応じてすべて利用可能です。 、および周囲温度。

120トンの工業用空冷スクリューチラーは、ダイカスト、ゴム、印刷、プラスチック射出成形、飲料製造、金属研磨、製薬産業、その他の産業に適しています。

中国のプロチラーメーカーおよびサプライヤーとして、当社は冷却能力80KW～1000KW、チラー温度制御範囲+25℃～-30℃の空冷スクリューチラーの全範囲を提供できます。

120 トン 400KW 空冷スクリューチラーマシン技術仕様モデル: TW-420ADH

120 トン 400KW 空冷スクリューチラーはどのように動作しますか?

120Ton 空冷スクリューチラー バッファー水タンク付き 屋外設置参考用

空冷スクリューチラーの特長

»温度調節 7℃～25℃

»高品質ブランドのHanbell/Bizterスクリューコンプレッサー

»シェルアンドチューブ蒸発器

»PLCコントローラー

»水冷塔が不要

»設置と操作が簡単、維持コストが低い

120トン400KW空冷スクリューチラーの主なコンポーネントは何ですか

4.1 コンプレッサー

コンプレッサーは、冷媒を撹拌するために圧力変化を生成するため、空冷スクリューチラーの主要な原動力です。

120トンチラーの場合、オプションのHanbell ScrewブランドまたはBizter Screwコンプレッサーが2台あり、必要な冷凍能力に応じてR407C冷媒を使用します。このブランドの圧縮機は、高い冷凍効率、低騒音、省エネ、環境保護、耐久性を備えています。安全性と安定性。

各スクリューコンプレッサーは25%-50%-75%-100%の4段階のエネルギー制御を備えており、スクリューチラー全体が安定していることを確認し、高い冷凍性能を保証します。

ハンベルスクリューコンプレッサー

ビスタースクリューコンプレッサー

4.2 蒸発器

エバポレーターは、冷却される液体から熱を抽出する役割を担うため、定置式空冷チラーの重要なコンポーネントであり、コンプレッサーと膨張バルブの間に配置されます。定置式空冷チラー 蒸発器として高効率クローズドループシェルアンドチューブ型熱交換器を採用。

シェルアンドチューブ蒸発器

4.3 凝縮器

空冷スクリューチラー用の凝縮器は、効率的なクロスシームフィンと雌ネジ付き銅管を備えており、高い熱交換効率と優れた安定性を実現します。その機能は、圧縮機から放出された冷媒蒸気を冷却して液体または気液混合物にすることです。 。

アルミフィン+ファンコンデンサー

4.4 コントローラーパネル

Tongwei チラーは、ヒューマン コンピューター インターフェイスと大型 LED タッチ スクリーン パネルを備えた統合 PLC 制御システムを使用しています。

PLCコントローラパネル

適切な空冷スクリューチラーを選択するにはどうすればよいですか?

用途に合わせてチラーを選択する際には、4 つの重要なチラー仕様を考慮する必要があります。それは、チラーの冷却能力、動作に必要な電圧、関連するポンプの馬力と流量 (カスタム選択についてはお問い合わせください)、冷媒、および蒸発器です。タイプ。

5.1 チラーの適切な冷却能力を計算する

最もよくある質問の 1 つは、チラーの冷却能力を知る方法についてです。  KW、Ton、But/h、Kcal/hを使用してチラーの冷却能力を選択します。1 KW=860 kcal/h ;  1トン=3.517キロワット;  1 KW=3412 Btu/時;

チラーの冷却能力を計算する式もあります。

冷却能力(kw)=流量(m3/h)*温度変化(T1-T2)/0.86

熱負荷= C(比熱)* M(時間あたりの品質生産量)*温度変化(T1-T2)

チラーを 20% 大きくする 理想的なサイズ (KW = KW x 1.2)

注記 : T1:入水温度 (℃) T2:必要冷水温度 (℃)

たとえば、10m3 の水を 1 時間で 35°C から 15°C に冷却するには、どのくらいのサイズのチラーが必要ですか?

温度差 = 35℃-15℃=20℃

水流量 = 10 m3/時間

冷却能力 (KW) = 10 x 20 ÷ 0.86 = 232 KW

チラーの大型化 = 232 x 1.2 = 278.4KW

チラーには278.4kwの冷却能力が必要です。

5.2 電力

国や地域が異なれば、産業用電力の規格も異なります。一般的な電源は次のとおりです。208-230V、380-420V、440-480V、50Hzまたは60Hz、3相。

フィリピンなどでは、電源は220V 60HZ 3PH、380V 60HZ 3PH、460V 60HZ 3PHです。

シンガポールとマレーシアでは、電源は415V 50HZ 3PHです。

メキシコでは、電源は 220V 60HZ 3PH;

米国では、電源は208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PHなどです。

5.3 冷媒

R22、R407C、R404A、R134A はオプションです。

R22: 優れた冷却効果がありますが、R22 は強力な温室効果ガスとみなされているため、ほとんどの国で禁止されています。

R407C: R22 の優れた代替品、良好な冷却効果。

R404A: 低温(-10℃以下)が必要な用途に適しています。

R134A: 主に「高温」冷媒として使用される不燃性ガスで、50℃以上の高温環境で作動する空冷チラーに適しています。

5.4 エバポレーターの選択

空冷スクリューチラーは通常 1 つの蒸発器を使用します。シェルアンドチューブ熱交換器シェルアンドチューブタイプの蒸発器で、接続するには追加の水バッファタンクが必要です。

5.5 バッファー水タンク容量の選択

バッファタンクの容量は、特定のニーズに応じてカスタマイズできます。より大きな熱負荷を緩衝し、より多くの冷水を貯蔵することができます。

304 ステンレス鋼の水タンク

空冷スクリューチラー用スペアパーツ

空冷スクリューチラーと水冷スクリューチラーの違いは何ですか

空冷スクリューチラーと水冷スクリューチラーはどちらも、さまざまな業界の冷却用途に使用されるタイプのチラーです。

空冷スクリューチラーと水冷スクリューチラーの主な違いは凝縮器です。

空冷スクリューチラーの凝縮器は周囲の空気によって冷却され、冷却プロセス中に発生した熱は周囲の空気に放散されます。

水冷スクリューチラー冷却塔に取り付けられたシェルアンドチューブ型の水型コンデンサーを備えており、通常は水が利用できる中規模および広範な設備で使用されます。そのため、水冷スクリューチラーは外部の水冷塔および水冷ポンプに接続する必要があり、設置は次のようになります。空冷スクリューチラーよりも手間がかかります。

ただし、周囲温度が50℃を超える非常に高い場合は、空冷スクリューチラーを使用することをお勧めします。空冷スクリューチラーは、熱交換媒体としての空気と水冷の制限により、同じ冷却能力を達成するためにより多くのエネルギーを消費する可能性があるためです。スクリューチラーは安定した効率的な熱放散のために一定の水源を使用するため、周囲温度が高い場合、水冷スクリューチラーはよりエネルギー効率が高く、アプリケーションにとってより良い選択です。

水冷スクリューチラー

空冷スクリューチラーの産業用途

空冷スクリューチラーは、産業用と商業用の両方に安定した信頼性の高い水冷源を提供できる非常に人気のある冷凍システムです。

空冷スクリューチラーは、プラスチック産業、食品産業、化学産業、セメント/コンクリート冷却でも広く使用されています。

8.1 プラスチック産業

空冷スクリューチラーは、プラスチック射出成形、プラスチック押出、押出ライン、ブロー成形機などのプラスチック加工およびプラスチック産業でも広く使用されています。

空冷スクリューチラーを使用する機能は、製品の品質と生産効率を確保するために、プラスチック金型の温度を下げるための冷却水流量を提供することです。

プラスチック産業用空冷スクリューチラー

8.2 食品産業

空冷チラーは食品業界において、温度制御の維持、品質の維持、さまざまな生産プロセスのサポート、規制への準拠のために重要です。

食品産業用空冷スクリューチラー

8.3 化学産業

製薬業界は、混合、押出、混合、空冷スクリューチラーなどのさまざまな加熱および冷却パラメーターを介して処理することにより医薬品を調製します。冷却装置は低温の冷却水を提供し、化学機械の温度を下げ、医薬品の冷却処理を行います。

化学工業用空冷スクリューチラー

8.4 セメント/コンクリートの冷却

セメントの製造には、大量の熱を発生する一連の化学反応が含まれます。セメントは通常、水と混合されてコンクリートとして知られる材料が形成されますが、その温度は、セメント骨材と水の化学結合に使用される水によって大部分が決定されます。

空冷スクリューチラーの輸送方法

プロのウォーターチラーのサプライヤーおよび輸出業者として、当社は出荷を手配する独自の出荷フォワーダーを持っています。当社のチラーマシンは合板梱包で、輸送中の損傷を防ぎ、輸出基準を満たしています。チラーユニットを配送するには3つの方法があります:

1.航空輸送：チラーにはコンプレッサー、ウォーターポンプ、ファンが付属しているため、コンプレッサー内の圧縮された冷媒とオイルは爆発の可能性のある危険物であるため、輸送前に圧縮された冷媒を解放する必要があります。 （この輸送方法を選択した場合、冷媒のない冷水器を意味します。機械が目的地に到着した後、現地の専門家によって冷媒を追加する必要があります。航空会社はまた、冷水器が危険な製品ではないことを証明するために多くの書類の提出を要求します）航空による輸送コストは非常に高く、チラーのコストよりも高くなる可能性があるため、航空による配送はお客様に推奨される輸送手段ではありません。

2.海運：輸送時間は航空よりも長くなりますが、運賃は安く、機器が目的地に到着した後に冷媒を追加する必要はありません。この輸送方法は、お客様にとって最適な輸送モードです。あなたの地元の港に配達します。

3.中国の他のサプライヤーに独自の出荷コンテナがある場合、中国のどの都市でもチラーマシンをサプライヤーに配送するお手伝いをします。

120 トン 400KW 空冷スクリューチラーのサプライヤーとして Tongwei を選ぶ理由は何ですか?

▪ 信頼できる経験

当社は 15 年以上にわたり冷水器の設計と製造を行ってきました。空冷チラーから水冷チラー、そしてその間のものまで、当社はほぼすべての業界およびあらゆる用途向けのチラーを構築してきました。

▪ 迅速な見積もり

今すぐプロジェクトの見積もりを入手してください。通常、2 時間以内にカスタム見積もりを提供します。

▪ 年中無休のカスタマーサービス

私たちはいつもあなたのそばにいると信じてください。ご質問がある場合でも、お見積りが必要な場合でも、24 時間いつでも電話に対応いたします。

▪ 耐久性と信頼性の高い機械

当社の製品は高品質の素材で製造されており、すべての産業用チラーに対して競争力のある保証を提供しています。
