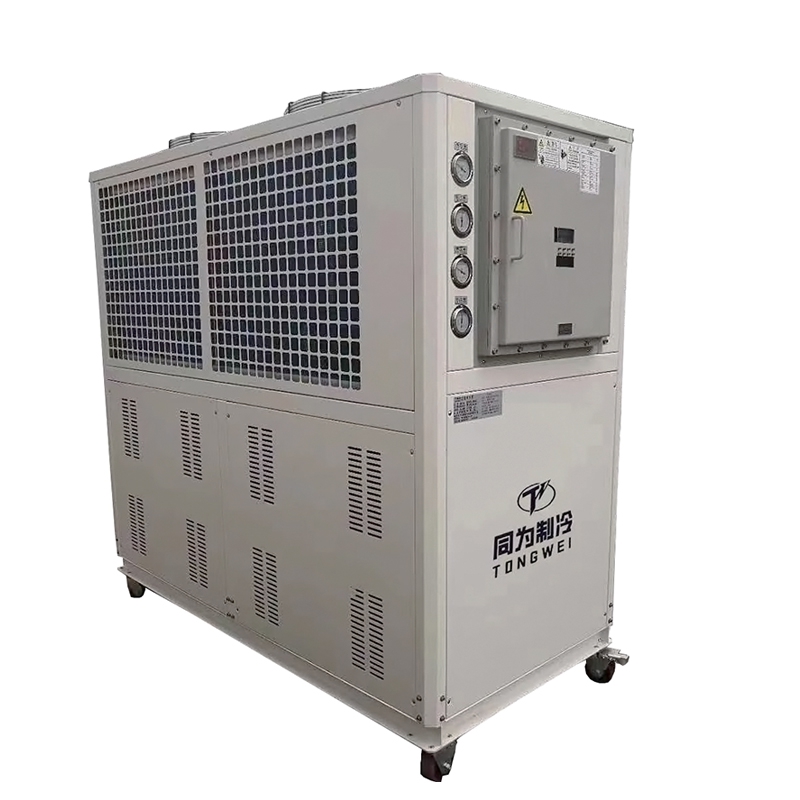

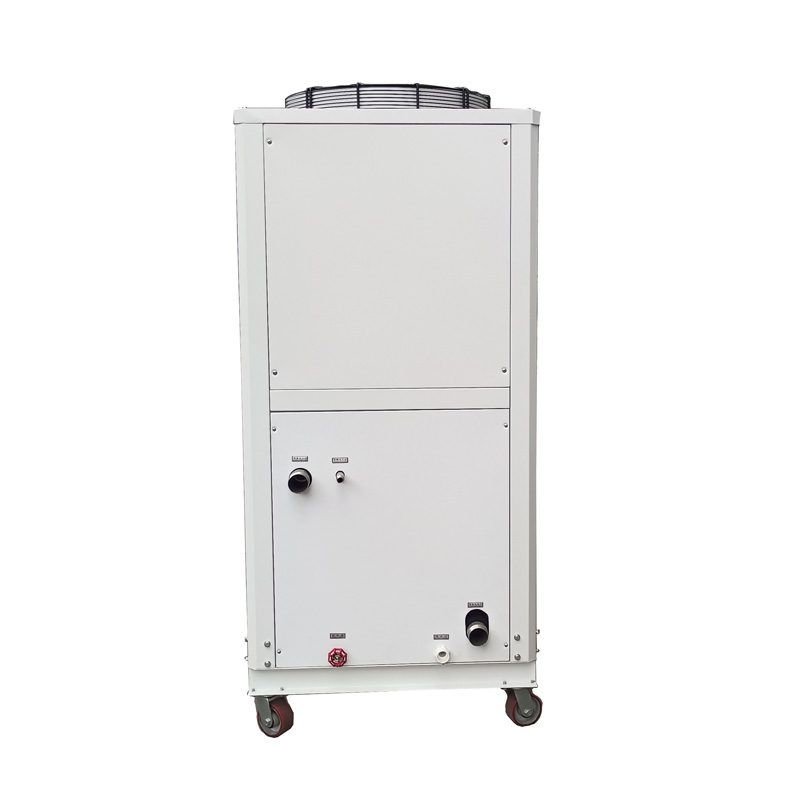

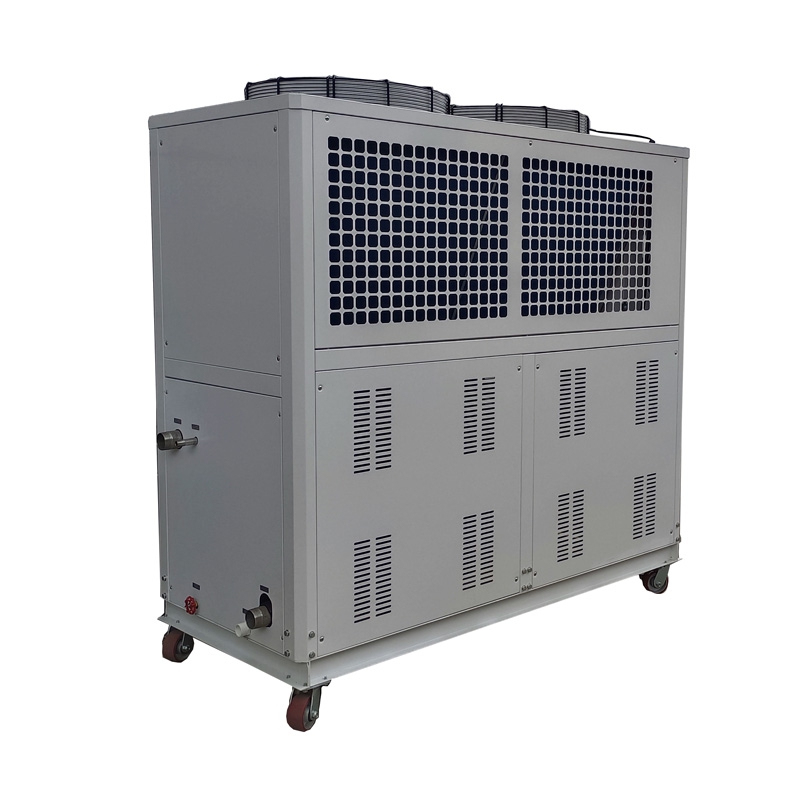

15トン空冷危険プロセス防爆チラー

15トン空冷危険プロセスおよび防爆チラー

Tongwei は、中国の 15 トン空冷危険プロセス防爆チラーの大手メーカーおよびサプライヤーです。 Tongwei は、空気凝縮式防爆チラーと凝縮水式防爆チラーのさまざまなタイプの防爆チラーを製造しています。どちらも、爆発を引き起こす可能性のある周囲の可燃性物質からコンポーネントを保護するための強化設計が施されています。

15トン空冷危険プロセスおよび防爆チラーは、冷却能力が約60kwで、防爆ウォーターポンプ、ファン、電気ボックスを使用しており、R410A/R407C冷媒を使用する2台の10HP多段密閉スクロールコンプレッサーが含まれています。冷媒は非破壊性オゾンガスであり、環境に優しいと考えられています。

Tongwei は中国の信頼できるカスタム防爆チラーのメーカーおよびサプライヤーです。15 年以上の冷凍経験を持ち、驚くべき仕様とスーパー保証オファーを備えた最高品質の産業用チラーの生産を保証します。

空冷防爆チラー

15トン空冷危険プロセス防爆チラー技術仕様モデル:TW-20AD

防爆チラーがなぜそれほど重要なのか

従業員と施設の安全を守るために、爆発の可能性を減らすことがすべてのビジネスオーナーの第一の目標になります。一部の作業現場は他の現場よりも危険です。チラーからの火花が爆発性物質や可燃性物質に発火するリスクを軽減します。そのため、多くの業界で防爆チラーが安全要件となっています。すべての防爆機器の価格は高価ですが、そのコストは、間違った機械の使用による労働災害によって引き起こされる人命の損失に比べればはるかに低いです。

安全上の懸念に加え、空気中に可燃物が存在する多くの場所では、法律により防爆チラーの使用が義務付けられています。可燃性物質に引火する危険に加えて、遵守しない場合は大量の排出物が発生する可能性があります。

15 トンの空冷危険プロセス防爆チラーはどのように機能しますか?

防爆チラーには多くの種類があり、それぞれの動作は使用されるコンポーネントによって異なります。たとえば、スクリュー圧縮機やスクロール圧縮機、空冷式や水冷式の凝縮器などがあります。チラー システムのコンポーネントは防爆仕様ではありません。システム全体の設計。しかし、これらのコンポーネントは、チラーの最終的な効率と到達可能な温度を決定します。職場用の冷却装置を選択する際にこの情報を活用してください。

ほとんどのチラーは同様に動作します。つまり、所望の温度で蒸発器の低温側に冷媒を連続的に流すということです。次に、チラーは冷却された流体をプロセスにポンプで送り、装置から熱を放散し、熱を戻り側に戻します。当社が選択するチラーの範囲は -60 F ～ 30 F です。チラーの冷却に特別な要件がある場合は、お問い合わせください。

冷媒は液体とガスの混合物としてプロセスを開始します。ガスと液体は蒸発器に入り、そこで熱により冷媒が低圧ガスに変換されます。このガスはコンプレッサーに入り、いくつかの方法のうちの 1 つを使用してガスを高圧状態に圧縮します。このガスは凝縮器に移動し、水または空気で冷媒を冷却できます。凝縮器内では、冷媒が熱を放出し、凝縮して液体になります。液体が膨張弁を通過するときに高圧になると、膨張弁は蒸発器に入る冷却された冷媒の量を制御し、サイクルを再開します。

空冷防爆チラーの設置

水冷防爆チラーの設置

防爆チラーの種類

当社は、お客様の用途に合わせてあらゆるサイズを冷却できる、1/2 トンから 200 トンまでの防爆チラーを提供しています。当社の防爆チラーについて詳しくご覧ください。

スクロール防爆チラー

当社のシングル、デュアル、およびマルチ回路スクロール防爆チラーは、業界をリードする長寿命のソリューションであるスクロール コンプレッサーと組み合わせて利用できます。

▪ 空冷および水冷スクロール

▪ 1 ～ 60 馬力 (1KW ～ 200KW)

▪ シングル、デュアル、またはマルチ回路 (3 つまたは 4 つ)

▪ パナソニックまたはダンフォス スクロール コンプレッサー

4馬力空冷スクロール防爆チラー

30馬力水冷スクロール防爆チラー

スクリュー防爆チラー

当社のシングルまたはデュアル回路スクリュー防爆チラーは、Hanbell または Bizter スクリューコンプレッサーを備えており、長期にわたるパフォーマンスと信頼性を実現します。

▪ 空冷および水冷

▪ 60 ～ 300 馬力 (200KW ～ 1500KW)

▪ シングルまたはデュアル回路

90HP水冷スクリュー防爆チラー 

防爆チラーの主なコンポーネントは何ですか

5.1 コンプレッサー

コンプレッサーは、冷媒を撹拌するために圧力変化を生成するため、防爆冷凍機の主要な原動力です。

1/2HP (1/2 Ton) から 60HP (5oTon) までのビール醸造所冷却装置。パナソニックまたはDanfossブランドのスクロールコンプレッサー ,

60HP(50トン)以上の防爆チラー。ハンベルまたはBitzerブランドのスクリューコンプレッサー ,

これらのブランドのコンプレッサーは、高い冷凍効率、低騒音、省エネ、環境保護と耐久性、安全性と安定性を備えています。

パナソニック コンプレッサー

ダンフォス コンプレッサー

5.2 蒸発器

エバポレーターは、冷却対象の液体から熱を抽出する役割を担うため、防爆チラーの重要なコンポーネントであり、コンプレッサーと膨張バルブの間に配置されています。蒸発器にはコイル式水槽式蒸発器、シェルアンドチューブ式蒸発器、304SS ステンレスプレート式蒸発器の 3 種類があります。

SS水槽内コイル蒸発器

シェルアンドチューブ蒸発器

5.3 ウォーターポンプ

防爆チラー用ウォーターポンプは防爆仕様です。

防爆ウォーターポンプ

5.4 凝縮器

空冷爆発冷凍機用の凝縮器には、効率的なクロスシームフィンと雌ネジ付き銅管が装備されており、高い熱交換効率と優れた安定性を実現します。防爆チラー上部のファンも防爆仕様です。

アルミフィン+ファン防爆チラー用コンデンサー

水冷防爆チラーのコンデンサーはシェル＆チューブ構造で、内部の銅管には外ねじエンボス加工を採用しています。この設計により、プロセス中の冷媒と水の間の熱交換効率が効果的に向上します。従来の滑らかな銅管と比較して、外糸エンボス加工により銅管の表面積が増加し、それにより熱交換のための接触面積が拡大し、コンデンサーの熱伝導率が向上します。この最適化設計により、水冷チラーの凝縮器が冷媒から水に熱をより迅速かつ一貫して伝達できるようになり、水が熱を持ち去ることが可能になります。

水冷防爆チラー用シェルアンドチューブコンデンサー

5.5 電気ボックス

チラー用電気ボックスも防爆仕様です。

防爆電気ボックス

6.15トン空冷危険プロセス防爆チラーの用途は何ですか?

当社の防爆チラーには追加の機能と頑丈な素材が装備されており、重要な用途で今後何年にもわたって信頼性の高い動作を保証します。核科学からプラスチックやゴムに至るまで、カスタム防爆チラーは多くの用途で使用され、従業員や施設を保護します。防爆チラーには、冷却とあらゆる種類の爆発からの保護が必要な以下のようなさまざまな用途があります。

化学プラント

化学工場では、可燃性物質が生成または保管される可能性があります。保管スペースであっても、施設には防爆設備が必要です。

石油化学プラント

石油化学プラントと製油所を区別すると、前者は石油から物質を製造し、後者は原油を精製します。どちらも危険物を扱います。ガソリンなどの多くの石油化学物質が人気がある理由の 1 つは、その可燃性です。同じ性質により、石油化学工場も火災の危険にさらされます。

可燃性液体の冷却

可燃性液体は、多くの場合、有害な蒸気を放出します。これらの蒸気により、必要なスペースに防爆チラーやその他の機器が設置されます。液体が密閉されたままの場合、そのエリアにはクラス I、ディビジョン 2 の承認を受けた機器のみが必要になります。

製油所

石油化学精製では、使用されるすべての材料に細心の注意が必要です。製油所で発生する可燃性ガスにはクラス 1 防爆チラーが必要です。

サンプルまたはプロセス分析装置

作業者は、サンプルまたはプロセス分析装置を使用して、さまざまな物質の化学組成を識別できます。成分が未知で潜在的に有害な元素であるため、サンプル分析エリアの防爆は人命を救います。

穀倉地帯

小麦粉は非常に燃えやすいです。穀倉地帯の近くに住んでいて、爆発の話を聞いたことがある人に聞いてください。空気中の微細な塵は、小さな火花を発するだけで爆発します。このため、サイロや穀物貯蔵庫には防爆設備が必要です。

研究室

研究室の換気は、作業者の安全と健康にとって非常に重要です。防火性と防爆性も重要です。揮発性、可燃性の蒸気やガスが存在する場所ではどこでも、発火の可能性がある漂遊火花を防ぐために特別な電気部品が必要です。

適切な防爆チラー システムを選択するにはどうすればよいですか?

用途に合わせてチラーを選択する際には、4 つの重要なチラー仕様を考慮する必要があります。それは、動作に必要な電圧、関連するポンプの馬力と流量 (カスタム選択についてはお問い合わせください)、冷媒、および蒸発器のタイプです。

7.1 電力

国や地域が異なれば、産業用電力の規格も異なります。一般的な電源は次のとおりです。208-230V、380-420V、440-480V、50Hzまたは60Hz、3相。

フィリピンなどでは、電源は220V 60HZ 3PH、380V 60HZ 3PH、460V 60HZ 3PHです。

シンガポールとマレーシアでは、電源は415V 50HZ 3PHです。

メキシコでは、電源は 220V 60HZ 3PH;

米国では、電源は208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PHなどです。

7.2 ウォーターポンプ

チラーの容量/トン数を決定すると、標準的なウォーターポンプは約2バールのKW単位で適切なポンプをお勧めします。より高い水圧が必要な場合は、お問い合わせの際にお知らせください。

7.3 冷媒

R22、R410A、R407C、R404A、R134A はオプションです。

R22: 優れた冷却効果がありますが、R22 は強力な温室効果ガスとみなされているため、ほとんどの国で禁止されています。

R410A: 環境に優しい R-410A は、R-22 に代わって、日本、ヨーロッパ、米国の家庭用および業務用エアコンで使用される冷媒として好まれています。 R-410A は他の冷媒よりも高圧で動作します。

R407C: R22 の優れた代替品、良好な冷却効果。

R404A: 低温(-10℃以下)が必要な用途に適しています。

R134A: 主に「高温」冷媒として使用される不燃性ガスで、50℃以上の高温環境で作動する空冷チラーに適しています。

7.4 エバポレーターの選択

チラーには通常 2 種類の蒸発器があります。水槽内のコイル蒸発器、もう一つはシェルアンドチューブ式蒸発器.

コイル＆タンク式エバポレーターには貯水タンクが内蔵されており、追加のバッファータンクが不要です。これはチラー用の標準エバポレーターでもあります。バッファータンクがない場合は、このエバポレーターをチラーに使用します。

シェルアンドチューブタイプの蒸発器。接続するには追加の水バッファータンクが必要です。

8.防爆チラーの出荷方法

プロのウォーターチラーのサプライヤーおよび輸出業者として、当社は出荷を手配する独自の出荷フォワーダーを持っています。当社のチラーマシンは合板梱包を使用しており、輸送中の損傷を防ぎ、輸出基準を満たしています。チラーユニットを配送するには3つの方法があります:

1.航空輸送：チラーにはコンプレッサー、ウォーターポンプ、ファンが付属しているため、コンプレッサー内の圧縮された冷媒とオイルは爆発の可能性のある危険物であるため、輸送前に圧縮された冷媒を解放する必要があります。 （この輸送方法を選択した場合、冷媒のない冷水器を意味します。機械が目的地に到着した後、現地の専門家によって冷媒を追加する必要があります。航空会社はまた、冷水器が危険な製品ではないことを証明するために多くの書類の提出を要求します）航空による輸送コストは非常に高く、チラーのコストよりも高くなる可能性があるため、航空による配送はお客様に推奨される輸送手段ではありません。

2.海運：輸送時間は航空よりも長くなりますが、運賃は安く、機器が目的地に到着した後に冷媒を追加する必要はありません。この輸送方法は、お客様にとって最適な輸送モードです。あなたの地元の港に配達します。

3.中国の他のサプライヤーに独自の出荷コンテナがある場合、中国のどの都市でもチラーマシンをサプライヤーに配送するお手伝いをします。

カスタムチラーのサプライヤーとして Tongwei を選択すべき理由は何ですか?

▪ 信頼できる経験

当社は 15 年以上にわたり冷水器の設計と製造を行ってきました。空冷チラーから水冷チラー、そしてその間のものまで、当社はほぼすべての業界およびあらゆる用途向けのチラーを構築してきました。

▪ 迅速な見積もり

今すぐプロジェクトの見積もりを入手してください。通常、2 時間以内にカスタム見積もりを提供します。

▪ 年中無休のカスタマーサービス

私たちはいつもあなたのそばにいると信じてください。ご質問がある場合でも、お見積りが必要な場合でも、24 時間いつでも電話に対応いたします。

▪ 耐久性と信頼性の高い機械

当社の製品は高品質の素材で製造されており、すべての産業用チラーに対して競争力のある保証を提供しています。
