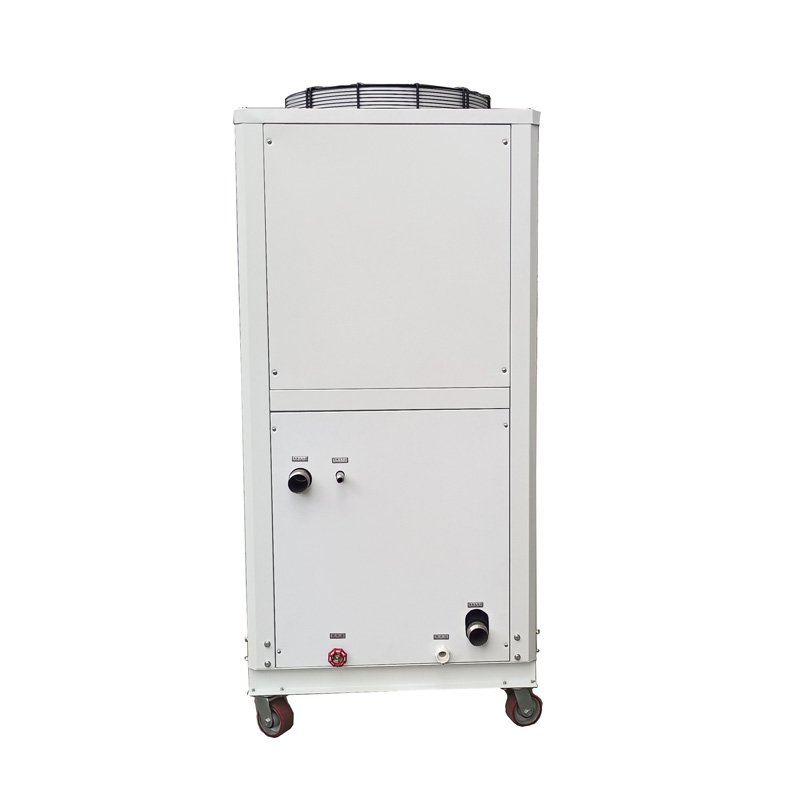

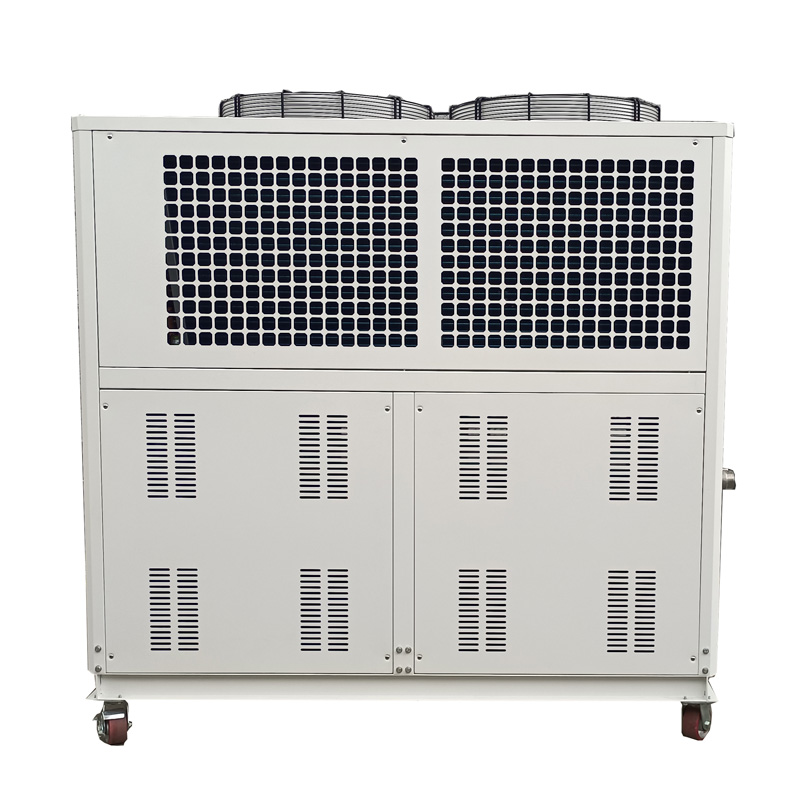

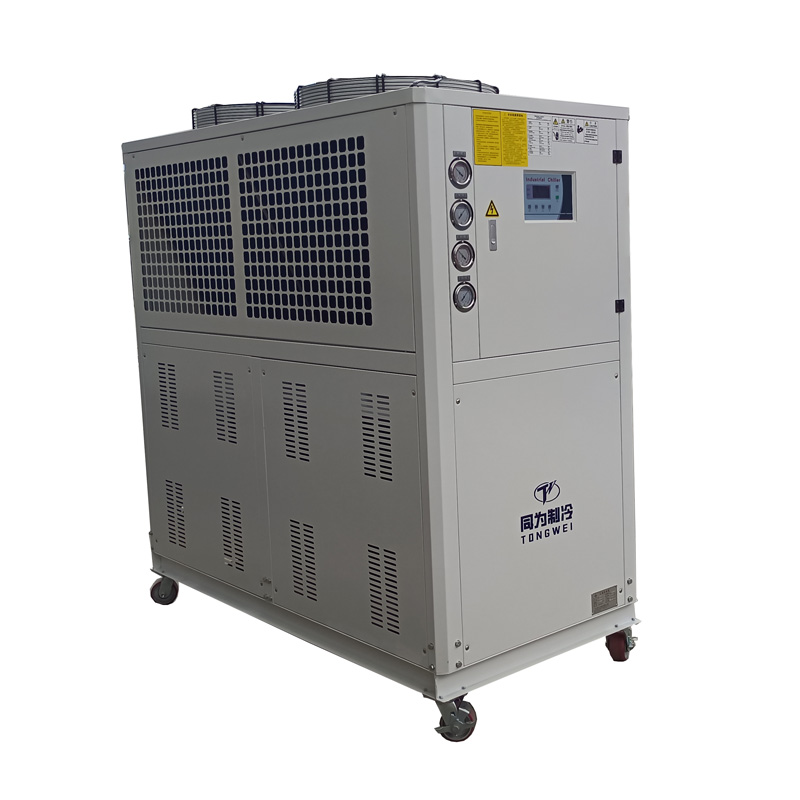

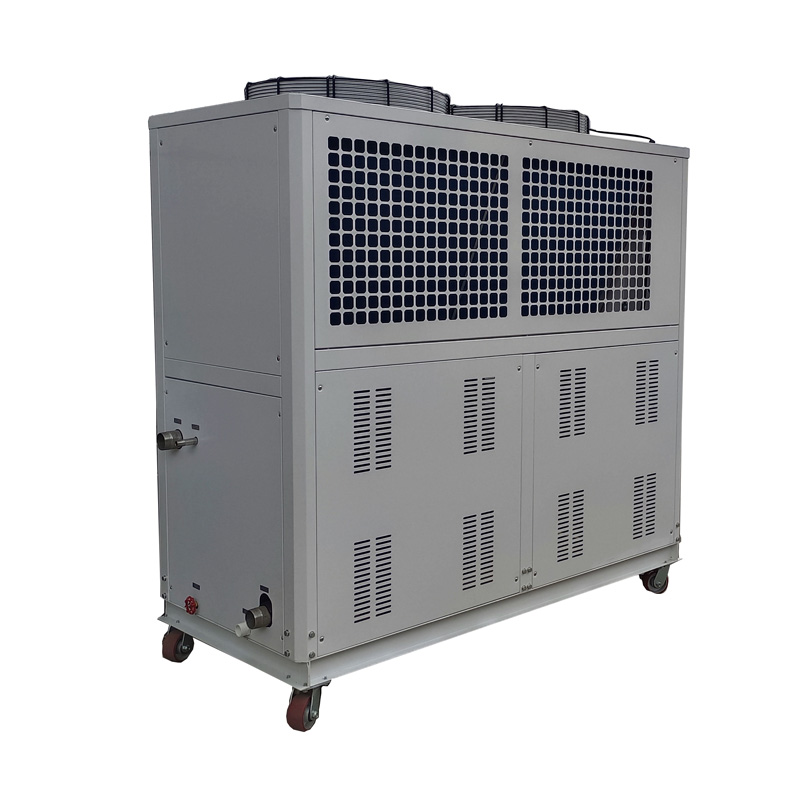

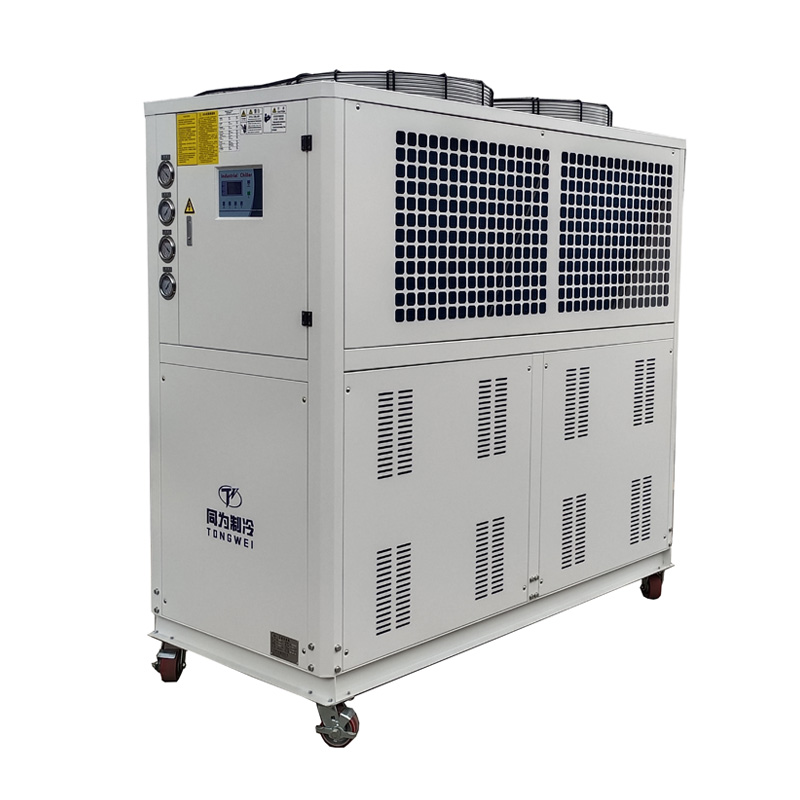

15 トン/20HP ポータブル空冷グリコール スクロールチラー -5C

Tongwei は、中国の大手 15 トン ポータブル空冷グリコール スクロール チラー -5C メーカーおよびサプライヤーです。グリコールチラーは、低温チラーまたはグリコール冷凍システムとも呼ばれ、冷却剤として水とグリコールの混合物を使用する工業用プロセスチラーで、これにより熱を効率的に伝達し、さまざまな種類の産業用途、特に産業用途で温度制御を維持できます。動作温度が 41°F (5°C) 未満の場合は、すべてのチラー ユニットにグリコールを推奨します。低温チラーに関する当社の豊富な経験により、あらゆるプロセスのニーズに対応する信頼性の高い設計ソリューションが提供されます。

20HP Ton ポータブル空冷グリコール スクロール チラー モデル TW-20AL には、R404a 冷媒を使用する 10hp 多段密閉スクロール コンプレッサーが 2 台含まれています。冷媒は非破壊性オゾンガスであり、環境に優しいと考えられています。

Tongwei は、15 年の冷凍経験を持つ中国の低温チラーの専門メーカーおよびサプライヤーです。驚くべき仕様とスーパー保証オファーを備えた最高品質の産業用チラー システムの生産を保証します。

当社は、最も困難な低温チラーのニーズも解決できる創意工夫と設計されたソリューションを持っています。

15トンポータブル空冷グリコールスクロールチラー-5C技術仕様モデル:TW-20AL

15トンポータブル空冷グリコールスクロールチラー-5Cの特徴と利点

  ▪ RS-485 通信プロトコルをサポートするバージョンのマイクロプロセッサ コントローラは、ご要望に応じて入手可能です。

  ▪ チラーには、タンク内の液体レベルが通常値を下回るとオンになるタンク低レベルインジケーターアラームが付いています。

  ▪ 熱交換器としての高品質ろう付けプレート/シェルおよびチューブ

  ▪ 必要に応じて水圧を調整するために、入口および出口の水バイパスバルブが装備されています。

  ・水タンクサイトグラスにより水位と水質が一目で確認できます。

  ▪ 環境に優しい R404a 冷媒を使用した Panasonic/Danfoss スクロール コンプレッサー

  ▪ 設置が簡単でメンテナンスコストが低い

 ▪次の安全保護機能を備えたチラー:過負荷保護、逆相アラーム、高/低圧アラーム、水流、水位インジケーター、不凍保護

15トンポータブル空冷グリコールスクロールチラー-5Cの主なコンポーネントは何ですか?

3.1 コンプレッサー

コンプレッサーは、冷媒を撹拌するために圧力変化を生成するため、低温チラーの主要な原動力です。

20HP 低温チラー ユニットの場合、R404a 冷媒を使用した 20HP パナソニック/ダンフォス ブランド コンプレッサーを 2 台備えています。このブランドのコンプレッサーは、高い冷凍効率、低騒音、省エネ、環境保護と耐久性、安全性と安定性を備えています。

パナソニック コンプレッサー

3.2 蒸発器

エバポレーターはグリコール冷却システムの重要なコンポーネントであり、冷却される液体から熱を抽出する役割を担っており、コンプレッサーと膨張バルブの間に配置されています。エバポレーターには 3 つのタイプがあります。コイル式水槽型エバポレーター、シェル＆チューブ型エバポレーター、304SSステンレスプレート型エバポレーター。

SS水槽内コイル蒸発器

SSプレートタイプ+水タンク蒸発器

シェルアンドチューブ蒸発器

3.3 ウォーターポンプ

ウォーターポンプは、密閉空間内の冷水の圧力と流量を増加させるように設計されています。チラー用の水圧ウォーターポンプは約2バールですが、より高い水圧が必要な場合は、お問い合わせの際にお知らせください。たとえば、ボトルブロー機の冷却にチラーを使用する場合、ウォーターポンプの水圧は約4バール必要です。

ウォーターポンプ

高圧ウォーターポンプ

3.4 凝縮器

低温チラー用コンデンサーは、効率の良いクロスシームフィンとめねじ付き銅管を備え、高い熱交換効率と優れた安定性を実現しています。その機能は、圧縮機から放出された冷媒蒸気を冷却して液体または気液混合物にすることです。

アルミフィン+ファンコンデンサー

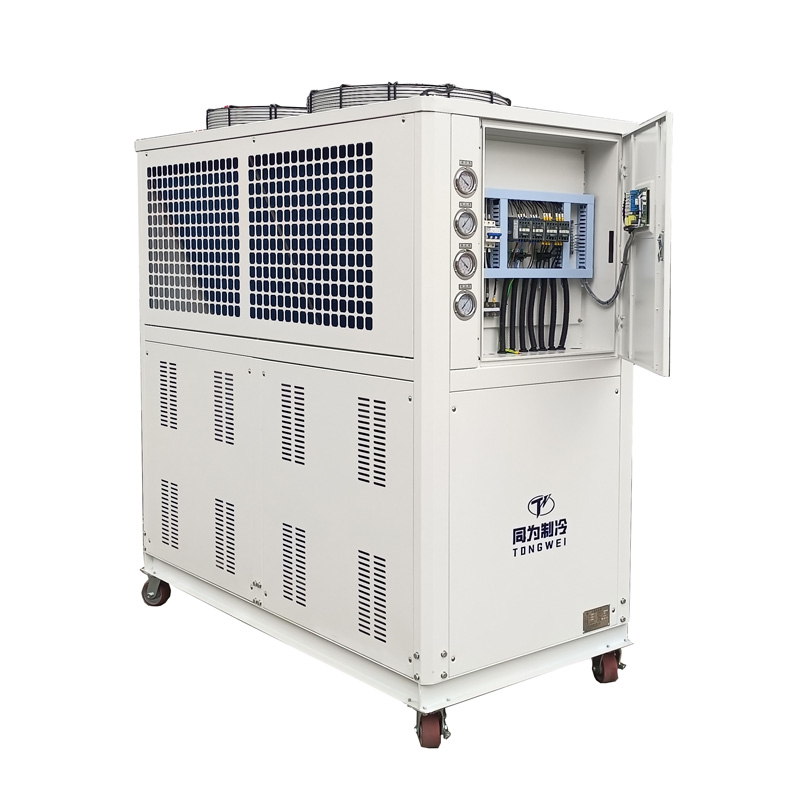

3.5 コントローラーパネル

Tongwei チラーは、精密デジタル温度コントローラー、RS485 通信ポートを使用しており、リモート監視と制御を行うことができます。シンプルな操作、低い故障率、高い安全率、簡単な設置。

コントローラーパネル

低温グリコールチラー用スペアパーツ

空冷式低温チラーと水冷式低温チラーの違いは何ですか?

低温チラーには 2 つのタイプがあります。空冷低温チラー、もう一つは水冷低温チラー ;空冷低温チラー周囲の空気を利用して醸造プロセスからの熱を放散します。エネルギー効率が高く、省スペースで、メンテナンスが少なくて済むため、コストの節約に役立ちます。

水冷低温チラー外部の水冷塔からの水を使用して醸造プロセスからの熱を放散します。これらのシステムは、空冷ビールチラーよりも寿命が長く、比較的静かで、より安定した冷却性能を備えています。

空冷低温チラー 

水冷低温チラー

空冷低温チラーの設置

空冷低温チラーの設置

低温チラーは空冷式と水冷式のどちらを選択すればよいですか?お客様にとって最適なソリューションを決定するためのサポートが必要な場合は、お問い合わせください。

低温スクロールチラーと低温スクリューチラーの違いは何ですか?

低温スクロールチラー                              低温スクリューチラー

▪ 1hp-60HP 60HP以上

▪ Danfoss/Panasonic スクロール コンプレッサー Hanbell/Bitzer スクリュー コンプレッサー

▪ 水タンクと水ポンプを備えた構造 水タンクと水ポンプなし

空冷グリコールスクロールチラー   

空冷式グリコールスクリューチラー

なぜ冷却にグリコールが使用されるのですか?

チラーで最も一般的に使用される冷却剤は、水または水とグリコールの混合物です。グリコールベースの冷却剤は、エチレングリコールまたはプロピレングリコールのいずれかで構成されます。グリコール冷却剤の主な利点は、その不凍特性です。純水は 0 ℃で凍結しますが、30% エチレングリコールは -14 ℃で凍結します。グリコール混合物の凝固点が低いため、水の凝固点より低いアイテムを冷却するのに最適です。グリコールの熱容量は水よりも低いですが (グリコール 1 キログラムは水 1 キログラムより加熱しやすい)、温度差が高いため、グリコール混合物は純水よりも早く熱を放散します。グリコール混合物は、チラーが大量の熱を迅速に放散する必要がある用途により適しています。グリコールは、優れた熱伝達パラメーターを提供することに加えて、熱伝達装置内での藻類の成長を妨げる傾向があります。

エチレングリコールとプロピレングリコールの物性比較

15 トンのポータブル空冷グリコール スクロール チラー -5C はどのように動作しますか?

グリコールチラーは、冷却コンポーネントと、冷却剤として水とグリコールの混合物を含むチューブで構成されています。冷凍ユニットからの冷却流体は、加熱されたプロセスを囲む熱交換器に関連付けられた配管を通って送られます。関連するプロセスから熱を吸収した後、熱い冷却剤は冷却のために冷凍ユニットに戻され、その後プロセスが繰り返されます。

グリコールチラーは、コンプレッサー、エバポレーター、凝縮器、絞り要素、および電気制御システムで構成されています。グリコール冷却装置の動作原理を見てみましょう。

 グリコールチラーの動作原理

使用する水とグリコールの比率

動作中に必要な最低温度に応じて、冷却システム内のグリコールと水の混合物の適切な比率を使用することが重要です。グリコールが不足するとシステムが凍結し、パイプが破裂したり、冷却器のエバポレーターが破壊されて損傷する可能性があるためです。一方、冷却システムへのグリコールが多すぎると、システムが非効率になります。

しかし、グリコールと水の混合物の最適な比率は何でしょうか?冷却プロセスにおけるグリコールチラーのグリコールと水の混合物のグリコール比を以下を参照してください。

低温グリコールチラーはどのような用途に使用できますか?

グリコールチラーは、さまざまな液体やその他の産業用途を冷却するために使用される特定の種類の冷却システムです。

グリコールチラーを使用することで、産業用途に必要な低温を実現できます。

グリコールチラーは以下の業界で最もよく使用されています。

10.1 醸造所

ビール醸造所では、グリコールチラーは麦汁の冷却、発酵の制御、衝突冷却容器、包装前および製品の保管に使用されます。

ビール醸造所用グリコールチラー

10.2 ワイナリー

グリコールチラーは、発酵プロセス、低温安定化、および室内冷却の目的で広く使用されています。

ワイナリー用グリコールチラー

10.3 サイダーミルズ

発酵管理には重要な水温管理が必要です。グリコールチラーは、ジュースやミルクを冷蔵保存したり、最終製品を冷蔵保存したりすることができます。

 サイダーミル用グリコールチラー

10.4 蒸留所

発酵プロセス中、グリコール冷却装置は、熱除去を目的として蒸留タンクと蒸留器の間を循環するための安定した冷却剤を提供します。

蒸留所用グリコールチラー

10.5 食品産業。

グリコールチラーは、冷凍食品の安全性と安定した品質を保証する低温冷却剤を提供できます。食品加工会社は、日々低温冷却を必要としています。

食品産業用グリコールチラー

10.6 乳製品

適切に設計された乳用グリコール冷却装置は、ミルクをミルキングパーラーから断熱タンクに移送する際にミルクを非常に急速に冷却し、ミルクの温度（および細菌の増殖）を制御します。

乳製品用グリコールチラー

ここに記載されていない用途にグリコール冷却装置が必要ですか?お問い合わせいただければ、お客様の正確なご要望に合わせて、手頃な価格のソリューションをカスタマイズいたします。

11.あなたの用途に適した低温チラーを選択するにはどうすればよいですか?

用途に合わせてチラーを選択する際には、4 つの重要なチラー仕様を考慮する必要があります。それは、チラーの冷却能力、動作に必要な電圧、関連するポンプの馬力と流量 (カスタム選択についてはお問い合わせください)、冷媒、および蒸発器です。タイプ。

11.1 空冷グリコールチラーまたは水冷グリコールチラー

グリコールチラーには空冷式と水冷式の2種類があります。

空冷グリコールスクロールチラー車の「ラジエーター」に似たコンデンサーとしてアルミニウムのフィンとファンを使用します。ファンを使用して冷媒コイルに空気を送り込みます。高い周囲条件向けに特別に設計されていない限り、空冷コンデンサーは 45℃ 以下の周囲温度で効果的に動作する必要があります。

水冷グリコールスクロールチラーシェルアンドチューブを凝縮器として使用します。熱は冷媒蒸気から凝縮器水に入ります。その後、凝縮器の温かい水は水冷塔にポンプで送られ、そこでプロセスからの熱が最終的に大気中に排出されます。

11.2チラーの適切な冷却能力を計算する

最もよくある質問の 1 つは、チラーの冷却能力を知る方法についてです。  KW、Ton、But/h、Kcal/hを使用してチラーの冷却能力を選択します。1 KW=860 kcal/h ;  1トン=3.517キロワット;  1 KW=3412 Btu/時;

チラーの冷却能力を計算する式もあります。

冷却能力(kw)=流量(m3/h)×温度変化(T1-T2)/0.86

熱負荷= C(比熱)* M(時間あたりの品質生産量)*温度変化(T1-T2)

チラーを 20% 大きくする 理想的なサイズ (KW = KW x 1.2)

注記 : T1:入水温度 (℃) T2:必要冷水温度 (℃)

たとえば、10m3 の水を 1 時間で 35°C から 15°C に冷却するには、どのくらいのサイズのチラーが必要ですか?

温度差 = 35℃-15℃=20℃

水流量 = 10 m3/時間

冷却能力 (KW) = 10 x 20 ÷ 0.86 = 232 KW

チラーの大型化 = 232 x 1.2 = 278.4KW

チラーには278.4kwの冷却能力が必要です。

11.3 電力

国や地域が異なれば、産業用電力の規格も異なります。一般的な電源は次のとおりです。208-230V、380-420V、440-480V、50Hzまたは60Hz、3相。

フィリピンなどでは、電源は220V 60HZ 3PH、380V 60HZ 3PH、460V 60HZ 3PHです。

シンガポールとマレーシアでは、電源は415V 50HZ 3PHです。

メキシコでは、電源は 220V 60HZ 3PH;

米国では、電源は208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PHなどです。

11.4 ウォーターポンプ

チラーの容量/トン数を決定すると、標準的なウォーターポンプは約2バールのKW単位で適切なポンプをお勧めします。より高い水圧が必要な場合は、お問い合わせの際にお知らせください。

11.5 冷媒

R22、R410A、R407C、R404A、R134A はオプションです。

R22: 優れた冷却効果がありますが、R22 は強力な温室効果ガスとみなされているため、ほとんどの国で禁止されています。

R410A: 環境に優しい R-410A は、R-22 に代わって、日本、ヨーロッパ、米国の家庭用および業務用エアコンで使用される冷媒として好まれています。 R-410A は他の冷媒よりも高圧で動作します。

R407C: R22 の優れた代替品、良好な冷却効果。

R404A: 低温(-10℃以下)が必要な用途に適しています。

R134A: 主に「高温」冷媒として使用される不燃性ガスで、50℃以上の高温環境で作動する空冷チラーに適しています。

11.6 エバポレーターの選択

チラーには通常 2 種類の蒸発器があります。水槽内のコイル蒸発器、もう一つはシェルアンドチューブ式蒸発器.

コイル＆タンク式エバポレーターには貯水タンクが内蔵されており、追加のバッファータンクが不要です。これはチラー用の標準エバポレーターでもあります。バッファータンクがない場合は、このエバポレーターをチラーに使用します。

シェルアンドチューブタイプの蒸発器。接続するには追加の水バッファータンクが必要です。

12.低温チラーの輸送方法

プロの低温グリコールチラーのサプライヤーおよび輸出業者として、当社は出荷を手配する独自の出荷フォワーダーを持っています。当社のチラーマシンは合板梱包で、輸送中の損傷を防ぎ、輸出基準を満たしています。チラーユニットを配送するには3つの方法があります:

1.航空輸送：チラーにはコンプレッサー、ウォーターポンプ、ファンが付属しているため、コンプレッサー内の圧縮された冷媒とオイルは爆発の可能性のある危険物であるため、輸送前に圧縮された冷媒を解放する必要があります。 （この輸送方法を選択した場合、冷媒のない冷水器を意味します。機械が目的地に到着した後、現地の専門家によって冷媒を追加する必要があります。航空会社はまた、冷水器が危険な製品ではないことを証明するために多くの書類の提出を要求します）航空による輸送コストは非常に高く、チラーのコストよりも高くなる可能性があるため、航空による配送はお客様に推奨される輸送手段ではありません。

2.海運：輸送時間は航空よりも長くなりますが、運賃は安く、機器が目的地に到着した後に冷媒を追加する必要はありません。この輸送方法は、お客様にとって最適な輸送モードです。あなたの地元の港に配達します。

3.中国の他のサプライヤーに独自の出荷コンテナがある場合、中国のどの都市でもチラーマシンをサプライヤーに配送するお手伝いをします。
