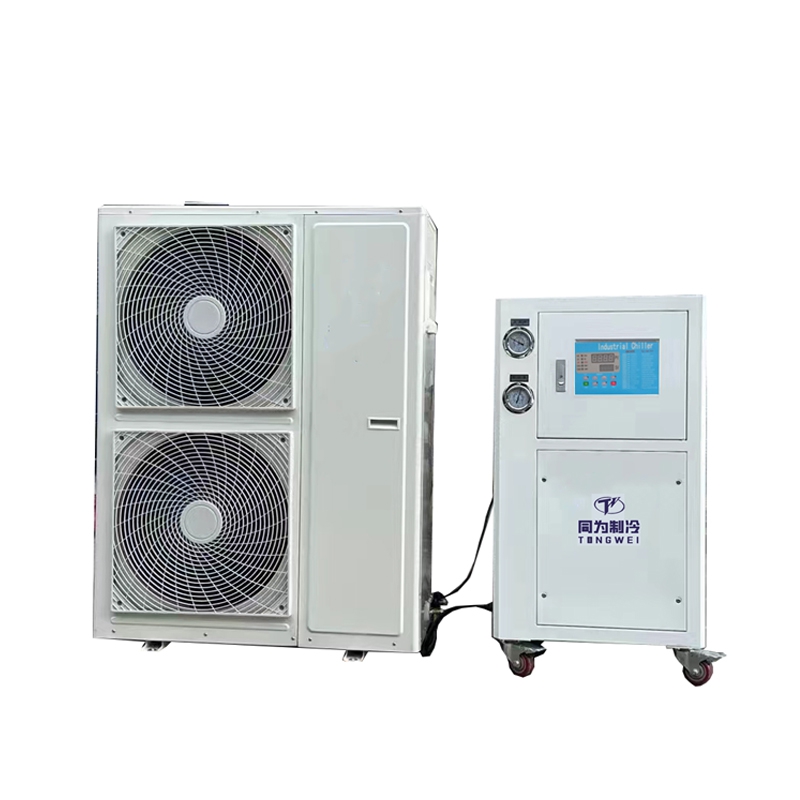

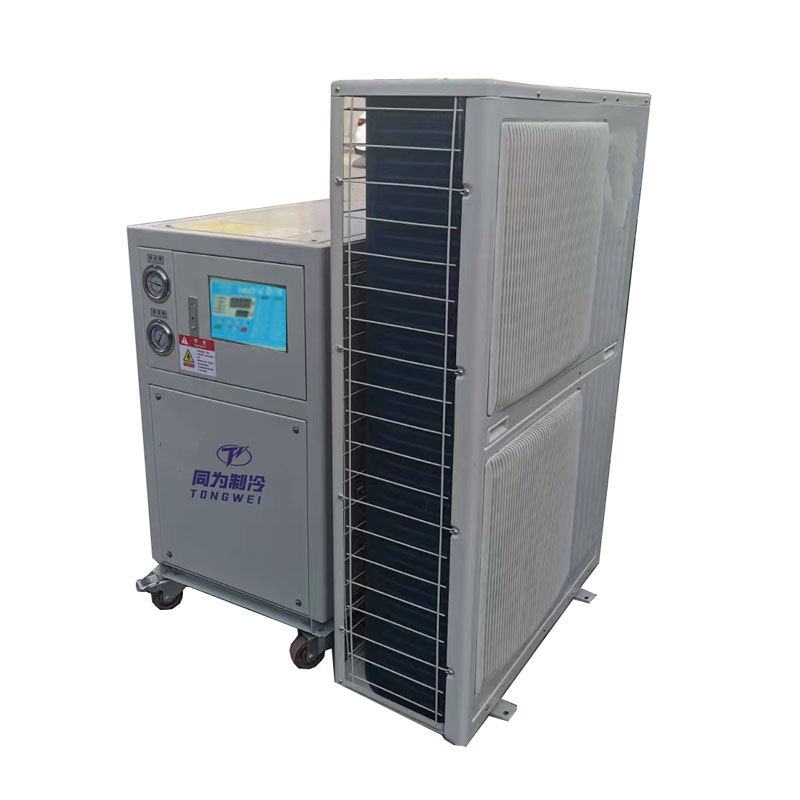

5トン6HPカスタム空冷スプリットシステムチラー

5トン/6HPカスタム空冷スプリットシステムチラー

Tongwei では、中国からの 5 トン 6HP カスタム空冷スプリット システム チラーの豊富なセレクションを見つけてください。 Tongwei スプリットシステム空冷チラーは、対応できない用途に最適なソリューションです。パッケージ化された水冷チラーまたはパッケージ化された空冷チラースプリットチラーは、パイプラインとラインによって接続された 2 つのコンポーネントを備えた冷凍装置で、1 つは内部に設置され、もう 1 つは外部に設置されます。搭載される庫内ユニットは、蒸発器、冷凍用圧縮機、温度調節器、保温水タンク、循環ポンプで構成されます。設置される室外機は主にフィン付きコンデンサーです。

このシステムは、プロセス流体として直接水を流す必要があり、凝縮器からの熱を屋外に放散する必要がある、低周囲環境のお客様に最適です。

5 トン スプリットチラー モデル TW-6A には、R410A/R407C 冷媒を使用する多段密閉スクロール コンプレッサーが含まれています。冷媒は非破壊的なオゾンガスであり、環境に優しいと考えられています。主に冷却パウチ機械、印刷、プラスチック射出成形、レーザー機械、金属研磨、キャッピング機械およびその他の産業に使用されます。

Tongwei は中国のカスタム スプリット チラーの専門メーカーおよびサプライヤーです。15 年以上の冷凍経験を持ち、驚くべき仕様とスーパー保証を提供する最高品質の産業用チラー システムの生産を保証します。

効率的なスプリットチラーの助けを借りて、あらゆる業界で効果的な冷却を実現できます。

空冷スプリットチラー

5トン6HPカスタム空冷スプリットシステムチラー技術仕様モデル:TW-6A

スプリットチラーを選択するのはどのような場合ですか?

スプリットチラーは、パッケージ化された空冷チラーでも水冷チラーでも機能しない非常に特殊な状況のために予約されています。スプリット システム チラーが自社に適しているかどうかを判断する場合、考慮すべき主な要素が 2 つあります。どちらもアプリケーション環境に関連しています。

アプリケーションにスプリット システム チラーを検討している場合は、環境が次の条件を満たしていることを確認してください。

▪ 継続的な水へのアクセスが不足しているか、湿度が高いため、アプリケーション環境はパッケージ化された水冷チラーに対応できません。

▪ ユーザー環境の換気が悪く、パッケージ化された空冷チラーの使用は禁止されています。

これらの基準を満たしている場合、空冷スプリット システム チラーは、医療、産業、ビール、乳製品、または食品加工装置を稼働状態に保つための最適な産業用冷却ソリューションとなる可能性があります。

スプリットシステムチラーを設置するにはどうすればよいですか?

スプリット システム チラーには、2 つの異なるコンポーネントが異なるエリアに設置されています。最初の部分には蒸発器とコンプレッサーが含まれており、屋内に設置されます。 2 番目のセクションは空冷コンデンサーで、換気を最大限に高めるために屋外に設置されます。

パート 1 コンポーネント: エバポレーターとコンプレッサー

パート 1 設置場所: 屋内

パート 2 コンポーネント: コンデンサー

パート 2 設置場所: 屋外

スプリットシステムチラーの設置プロセスには、事前充電済みの従来のパッケージ型空冷チラーでは必要のない追加の手順が含まれます。請負業者は、屋内蒸発器から室外凝縮器までの液体および吸入銅製冷媒配管を設置して、スプリットチラーの冷媒配管を配管する必要があります。 2 つの部品を結合すると、結合したユニットとして機能し、産業プロセスを冷却します。

あなたのアプリケーションにとってスプリットチラーの利点は何ですか?

アプリケーションにスプリット チラーを検討している場合は、これらの特殊なシステムに特有の 3 つの利点を確認してください。

凍結防止は不要– 屋内エバポレーターを使用すると、グリコールの使用、排水システム、冬の間ポンプの稼働など、室外機に通常関連する凍結防止戦略を導入する必要がありません。

騒音を軽減する- 従来の空冷チラーの室内凝縮器は、冷却ファンにより大きな騒音を発生します。スプリットシステムチラーの屋外コンデンサーは室内容積を削減するため、騒音に敏感な環境に最適です。

寿命の延長– 産業用チラーコンポーネントが風雨にさらされる屋外に設置されると、ユニットの寿命が短くなる可能性があります。屋内の蒸発器とコンプレッサーを備えた空冷スプリット システム チラーは、すべてのコンポーネントが屋外にある従来のパッケージ型空冷システムよりも長持ちする可能性があります。

アプリケーション環境がパッケージ化された空冷または水冷の産業用チラーに対応できない場合、空冷スプリット システム チラーが産業用冷却のニーズを満たす理想的なソリューションとなる可能性があります。

当社は、1.5 トンから 20 トンまでのスプリット システム チラーを提供および設計しており、多くのユニットを短納期でご利用いただけます。 15 年以上の産業プロセス冷却の経験と 99.4% の稼働率を証明したプロのチラー メーカーとして、当社はお客様の装置を強力に維持するという目標を達成しました。

当社の空冷スプリットシステムチラーの詳細については、当社のチームにお問い合わせいただくか、オンラインで見積もりをリクエストしてください。

5トン6HPカスタム空冷スプリットシステムチラーの主なコンポーネントは何ですか?

5.1 コンプレッサー

コンプレッサーは、冷媒を撹拌するために圧力変化を生成するため、ポータブル スプリット チラーの主要な原動力です。

5 トン スプリット チラー ユニットの場合、1 台の 6HP パナソニック ブランド コンプレッサーを使用し、R410A/R407C 冷媒を使用します。このブランドのコンプレッサーは、高い冷凍効率、低騒音、省エネ、環境保護と耐久性、安全性と安定性を備えています。

パナソニック コンプレッサー

5.2 蒸発器

エバポレーターは、冷却対象の液体から熱を抽出する役割を担うため、スプリットチラーの重要なコンポーネントであり、コンプレッサーと膨張バルブの間に配置されています。エバポレーターには 3 つのタイプがあります。コイル式水槽型エバポレーター、シェル＆チューブ型エバポレーター、304SSステンレスプレート型エバポレーター。

SS水槽内コイル蒸発器

SSプレートタイプ+水タンク蒸発器

シェルアンドチューブ蒸発器

5.3 ウォーターポンプ

ウォーターポンプは、密閉空間内の冷水の圧力と流量を増加させるように設計されています。

チラー用ウォーターポンプの水圧は約2バールですが、より高い水圧が必要な場合は、お問い合わせの際にお知らせください。たとえば、ボトルブローマシンの冷却にチラーを使用する場合、ウォーターポンプの水圧は約4バール必要です。バー 。

ウォーターポンプ

高圧ウォーターポンプ

5.4 凝縮器

スプリットチラー用コンデンサーは、効率の良いクロスシームフィンと雌ネジ付き銅管を備え、高い熱交換効率と優れた安定性を実現しています。その機能は、圧縮機から放出された冷媒蒸気を冷却して液体または気液混合物にすることです。

5.5 コントローラーパネル

Tongwei チラーは、精密デジタル温度コントローラー、RS485 通信ポートを使用しており、リモート監視と制御を行うことができます。シンプルな操作、低い故障率、高い安全率、簡単な設置。

コントローラーパネル

スプリットシステムチラー用スペアパーツ

スプリットチラーとパッケージチラーの違いは何ですか?

スプリットチラーとパッケージチラーの違いは、構造、設置条件、使用環境の3つの観点から大別できます。

▪ 機器の構造と構成には明らかな違いがあります。

スプリットチラーは 2 つの装置部分で構成されます。屋内と屋外はパイプやラインで接続されています。室内機は蒸発器、圧縮機、サーモスタット、保温水タンク、循環ポンプで構成されています。室外機は主に空冷コンデンサーで構成されています。

▪ 機器の設置要件と難易度の違い。

スプリットチラーの室内機と室外機は別々に設置する必要があり、設置場所の要件が高くなります。たとえば、室外機は、風や雨などから保護され、ゴミがなく、換気の良い場所に設置する必要があります。特定の状況下では、室内機は冷却が必要な機器にできるだけ近い場所に設置する必要があります。

パッケージ化された空冷チラーには高品質キャスターが4個付属しています。各システムはボックス構造に統合されています。試運転の際は適切な設置場所に電源と配管を接続するだけですが、換気の良い環境を維持する必要があります。

▪ アプリケーション環境の違い。

スプリットチラーは分割構造のため、室外機作動時に騒音が発生します。室内機は騒音が低く、大学の科学研究機関や研究開発センターの研究室など、静かな生産・作業環境が求められる場所に最適です。

空冷スプリットシステムチラー

パッケージ型空冷チラー

あなたの用途に適した 5 トン 6HP カスタム空冷スプリット システム チラーを選択するにはどうすればよいですか?

用途に合わせてチラーを選択する際には、4 つの重要なチラー仕様を考慮する必要があります。それは、チラーの冷却能力、動作に必要な電圧、関連するポンプの馬力と流量 (カスタム選択についてはお問い合わせください)、冷媒、および蒸発器です。タイプ。

8.1 チラーの適切な冷却能力を計算する

最もよくある質問の 1 つは、チラーの冷却能力を知る方法についてです。  KW、Ton、But/h、Kcal/hを使用してチラーの冷却能力を選択します。1 KW=860 kcal/h ;  1トン=3.517キロワット;  1 KW=3412 Btu/時;

チラーの冷却能力を計算する式もあります。

冷却能力(kw)=流量(m3/h)×温度変化(T1-T2)/0.86

熱負荷= C(比熱)* M(時間あたりの品質生産量)*温度変化(T1-T2)

チラーを 20% 大きくする 理想的なサイズ (KW = KW x 1.2)

注記 : T1:入水温度 (℃) T2:必要冷水温度 (℃)

たとえば、10m3 の水を 1 時間で 35°C から 15°C に冷却するには、どのくらいのサイズのチラーが必要ですか?

温度差 = 35℃-15℃=20℃

水流量 = 10 m3/時間

冷却能力 (KW) = 10 x 20 ÷ 0.86 = 232 KW

チラーの大型化 = 232 x 1.2 = 278.4KW

チラーには278.4kwの冷却能力が必要です。

8.2 電力

国や地域が異なれば、産業用電力の規格も異なります。一般的な電源は次のとおりです。208-230V、380-420V、440-480V、50Hzまたは60Hz、3相。

フィリピンなどでは、電源は220V 60HZ 3PH、380V 60HZ 3PH、460V 60HZ 3PHです。

シンガポールとマレーシアでは、電源は415V 50HZ 3PHです。

メキシコでは、電源は 220V 60HZ 3PH;

米国では、電源は208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PHなどです。

8.3 ウォーターポンプ

チラーの容量/トン数を決定すると、標準的なウォーターポンプは約2バールのKW単位で適切なポンプをお勧めします。より高い水圧が必要な場合は、お問い合わせの際にお知らせください。

8.4 冷媒

R22、R410A、R407C、R404A、R134A はオプションです。

R22: 優れた冷却効果がありますが、R22 は強力な温室効果ガスとみなされているため、ほとんどの国で禁止されています。

R410A: 環境に優しい R-410A は、R-22 に代わって、日本、ヨーロッパ、米国の家庭用および業務用エアコンで使用される冷媒として好まれています。 R-410A は他の冷媒よりも高圧で動作します。

R407C: R22 の優れた代替品、良好な冷却効果。

R404A: 低温(-10℃以下)が必要な用途に適しています。

R134A: 主に「高温」冷媒として使用される不燃性ガスで、50℃以上の高温環境で作動する空冷チラーに適しています。

8.5 エバポレーターの選択

チラーには通常 2 種類の蒸発器があります。水槽内のコイル蒸発器、もう一つはシェルアンドチューブ式蒸発器.

コイル＆タンク式エバポレーターには貯水タンクが内蔵されており、追加のバッファータンクが不要です。これはチラー用の標準エバポレーターでもあります。バッファータンクがない場合は、このエバポレーターをチラーに使用します。

シェルアンドチューブタイプの蒸発器。接続するには追加の水バッファータンクが必要です。

9.スプリットシステムチラーユニットの産業応用?

スプリットチラーは、産業用と商業用の両方に安定した信頼性の高い水冷源を提供できる非常に人気のある冷凍システムです。

ポータブルチラーは、プラスチック産業、食品産業、化学産業、セメント/コンクリート冷却でも広く使用されています。

9.1 プラスチック産業

スプリットチラーは、プラスチック射出成形、プラスチック押出、押出ライン、ブロー成形機などのプラスチック加工およびプラスチック産業でも広く使用されています。スプリットチラーを使用する機能は、プラスチック金型の温度を下げるための冷却水の流量を提供することです。製品の品質と生産効率を確保するため。

プラスチック産業用スプリットチラー

9.2 食品産業

スプリットチラーは、温度管理を維持し、品質を維持し、さまざまな生産プロセスをサポートし、規制に準拠するために食品業界で重要です。

食品産業向けスプリットチラー

9.3 化学産業

製薬業界は、混合、押出、混合、空冷スクリューチラーなどのさまざまな加熱および冷却パラメーターを介して処理することにより医薬品を調製します。冷却装置は低温の冷却水を提供し、化学機械の温度を下げ、医薬品の冷却処理を行います。

化学工業用ポータブルチラー

9.4 セメント/コンクリートの冷却

セメントの製造には、大量の熱を発生する一連の化学反応が含まれます。セメントは通常、水と混合されてコンクリートとして知られる材料が形成されますが、その温度は、セメント骨材と水の化学結合に使用される水によって大部分が決定されます。

スプリットチラーの配送方法

プロのカスタムチラーサプライヤーおよび輸出業者として、当社は出荷を手配する独自の出荷フォワーダーを持っています。当社のチラーマシンは合板梱包で、輸送中の損傷を防ぎ、輸出基準を満たしています。チラーユニットを配送するには3つの方法があります:

1.航空輸送：チラーにはコンプレッサー、ウォーターポンプ、ファンが付属しているため、コンプレッサー内の圧縮された冷媒とオイルは爆発の可能性のある危険物であるため、輸送前に圧縮された冷媒を解放する必要があります。 （この輸送方法を選択した場合、冷媒のない冷水器を意味します。機械が目的地に到着した後、現地の専門家によって冷媒を追加する必要があります。航空会社はまた、冷水器が危険な製品ではないことを証明するために多くの書類の提出を要求します）航空による輸送コストは非常に高く、チラーのコストよりも高くなる可能性があるため、航空による配送はお客様に推奨される輸送手段ではありません。

2.海運：輸送時間は航空よりも長くなりますが、運賃は安く、機器が目的地に到着した後に冷媒を追加する必要はありません。この輸送方法は、お客様にとって最適な輸送モードです。あなたの地元の港に配達します。

3.中国の他のサプライヤーに独自の出荷コンテナがある場合、中国のどの都市でもチラーマシンをサプライヤーに配送するお手伝いをします。

5 トン 6HP カスタム空冷スプリット システム チラーのサプライヤーとして Tongwei を選ぶ理由は何ですか?

▪ 信頼できる経験

当社は 15 年以上にわたって冷水器の設計と製造を行ってきました。空冷チラーから水冷チラー、そしてその間のものまで、当社はほぼすべての業界およびあらゆる用途向けのチラーを構築してきました。

▪ 迅速な見積もり

今すぐあなたのプロジェクトの見積もりを入手してください!通常、カスタム見積もりは 2 時間以内に提供されます。

▪ 年中無休のカスタマーサービス

私たちはいつもあなたのそばにいると信じてください。ご質問がある場合でも、お見積りが必要な場合でも、24 時間いつでも電話に対応いたします。

▪ 耐久性と信頼性の高い機械

当社の製品は高品質の素材で製造されており、すべての産業用チラーに対して競争力のある保証を提供しています。
