チラーの凝縮器の機能は何ですか?

現代のさまざまな工業生産において、工業用冷水器温度低下が必要なシステムに安定した低温冷却を提供するという重要な役割を果たします。冷水チラーユニットを構成する 4 つの主要コンポーネントの中で、凝縮器は重要なコンポーネントとして不可欠な役割を果たします。この記事では、Tongwei Chiller がチラーコンデンサーの機能について説明します。

チラーシステムの凝縮器の基本動作原理

の冷凍サイクルウォーターチラー凝縮器が高圧側に配置された完全なプロセスです。その主な動作原理は熱伝達に基づいています。コンプレッサーからの高温高圧のガス状冷媒が凝縮器に入ると、凝縮器内で外部冷却媒体 (通常は空気または水) と熱交換します。冷却媒体は比較的温度が低く、ガス状冷媒の熱が冷却媒体に伝わり、ガス状冷媒は徐々に冷却されて液化します。

空冷チラーの凝縮器の場合、ファンが比較的冷たい外気を凝縮器の放熱フィンに吹き付け、その気流がフィン内の高温ガス状冷媒と熱交換して冷媒の熱を奪います。一方、水冷チラーの凝縮器の場合、循環する冷却水と冷媒との間で熱交換が起こり、水冷が必要な冷媒の熱を奪います。塔。

ウォーターチラーの凝縮器の具体的な機能

放熱

これは冷凍システムにおける凝縮器の最も重要な機能です。冷凍サイクルでは、コンプレッサーが冷媒を圧縮し、その温度と圧力が急速に上昇します。冷媒によって運ばれるこの大量の熱が時間内に放散されないと、冷凍システム全体が適切に機能しなくなります。コンデンサーは、冷媒との熱交換により、冷媒の圧縮中に発生した熱や冷却対象物から吸収した熱を周囲環境に放散します。たとえば、化学製造では、水チラーが反応容器を低温冷却し、コンデンサーは反応容器内で吸収した熱と冷媒の圧縮によって発生した熱を外部に放出し、反応が適切な温度で行われるようにします。

冷媒の状態遷移

凝縮器は、冷媒の気体状態から液体状態への変換を促進します。この状態遷移は、冷凍サイクル全体の継続にとって非常に重要です。冷媒は液化して初めて絞り装置（膨張弁など）によって減圧され、低温・低圧の気液混合物となります。次に、この混合物は蒸発器に入り、冷却される対象物から熱を吸収し、冷凍効果が得られます。ガス状冷媒を液化する凝縮器がなければ、冷凍サイクルが中断され、チラーは冷却の目的を達成できなくなります。

冷凍システムの圧力バランスの維持

コンデンサーは、冷媒を冷却して液化することで、その体積を効果的に減らします。理想気体の法則によれば、特定の温度と質量において、気体の体積が減少すると圧力が減少します。したがって、凝縮器の動作により冷凍システムの高圧側の圧力が適切な範囲に維持され、システムの安定した動作が保証されます。同時に、適切なシステム圧力もコンプレッサーの通常の動作にとって重要です。過度に高いまたは低い圧力は、コンプレッサーの性能と寿命に影響を与えます。

冷却効率の確保

高効率コンデンサーは冷媒からの熱を迅速かつ効率的に伝達し、冷媒を急速に冷却して液化します。これにより、蒸発器に流入する冷媒が低温で適切な状態となり、蒸発器の冷却効率が向上します。凝縮器の放熱が不十分だと冷媒が十分に液化できず、蒸発器の冷却能力が低下し、チラー全体の冷却性能に影響を与えます。たとえば、大規模なデータセンターでは、サーバーを冷却するためにチラーが使用されます。凝縮器が効果的に機能しない場合、データセンターの温度を効果的に制御できなくなり、サーバーのパフォーマンスと安定性が脅かされます。

コンデンサーの種類が機能に及ぼす影響

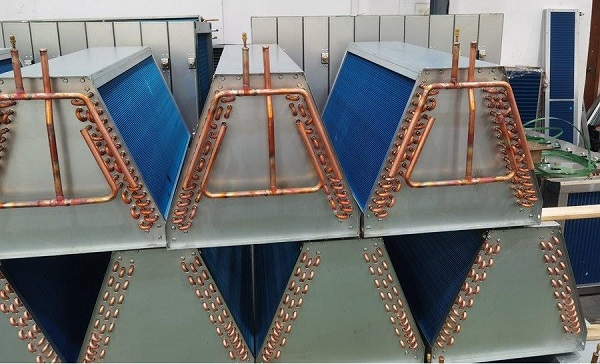

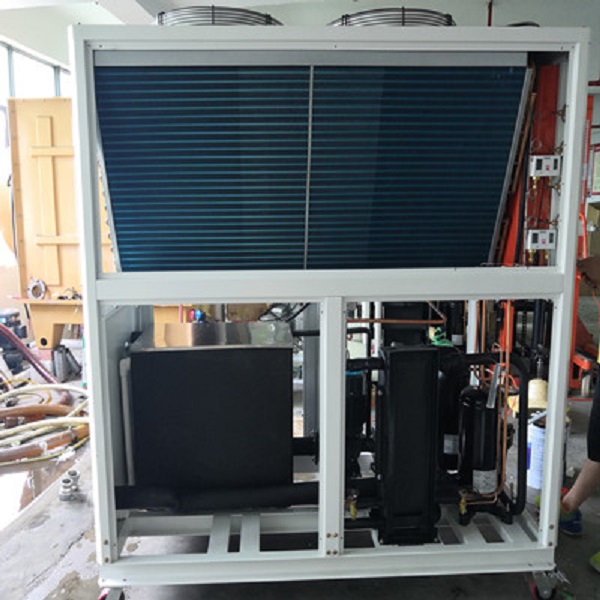

空冷式コンデンス

空冷式コンデンサーは設置が容易で、追加の冷却水循環システムが不要なため、水資源が限られている用途や冷却水システムの設置が難しい用途に適しています。ただし、その冷却効果は水冷コンデンサーに比べて相対的に劣り、特に高温環境では空気の放熱能力が限られているため、コンデンサーの効率が低下する可能性があります。効果的な放熱を確保するには、通常、より大きな放熱面積とより高い風速が必要となり、機器のサイズと動作音が増加します。

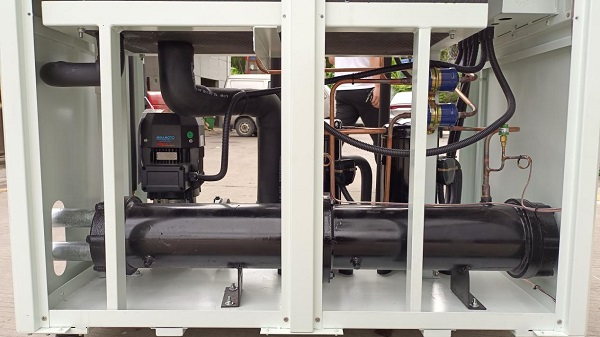

水冷式コンデンサー

水冷コンデンサーは優れた冷却性能を備え、比較的小さな体積内で効率的な熱伝達を実現します。大規模工業生産や商業冷凍など、高い冷凍効率が求められる用途やサウジアラビアなどの高環境用途に適しています。ただし、水冷コンデンサーは冷却塔やウォーターポンプなどの冷却水循環システムが必要となり、初期投資や運用コストが増加します。さらに、凝縮器のスケールや腐食による損傷を防ぐために、定期的な冷却水処理が必要です。

チラーの重要なコンポーネントであるコンデンサーは、熱の放散、冷媒の状態遷移、システムの圧力バランスの維持、冷却効率の確保において重要な役割を果たします。コンデンサーにはさまざまな種類があり、それぞれに独自の特性があります。実際のアプリケーションでは、チラーが効率的かつ安定して動作し、工業生産や日常生活に信頼性の高い冷却を提供できるように、特定の使用シナリオと要件に基づいて適切な凝縮器のタイプを選択する必要があります。継続的な技術の進歩により、コンデンサー技術も常に改善されており、将来的にはより効率的で省エネのコンデンサーが登場し、チラーの性能と適用範囲がさらに拡大されるでしょう。チラーコンデンサーの詳細について知りたい場合は、電子メールで Tongwei Chiller にお問い合わせください:[email protected]
