コンパクトな空冷チラーがより柔軟な産業用冷却をどのようにサポートするか

産業用冷却システムは、生産設備に不必要な複雑さを加えることなく、安定した温度制御を提供することがますます期待されています。小規模な製造ライン、実験装置、加工機械、その他の熱を発生する用途の場合、大型の集中冷却システムにより、必要以上に高い設置要件と動作要件が発生する可能性があります。

これが、パッケージ化された空冷チラーがプロセス冷却用の実用的な選択肢であり続ける理由です。主要な冷却コンポーネントをコンパクトなシステムに統合することで、別個の冷却塔を必要とせずに冷水を提供できます。メーカーや機器インテグレーターにとって、これにより、冷却システムの操作と保守が比較的容易なまま、設置が簡素化されます。

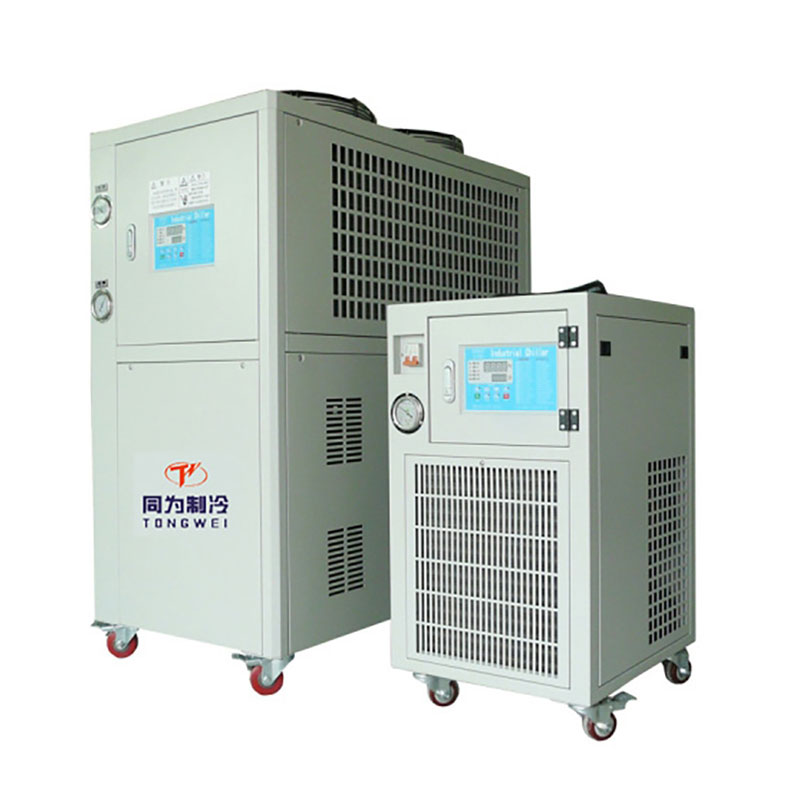

の3トン産業用パッケージ空冷チラーから通衛はこのタイプのアプリケーション向けに設計されています。モデル TW-4A は、50 Hz で 10.8 kW、60 Hz で 12.96 kW の冷却能力を備え、標準の 380V/50Hz/3Ph 電源とカスタマイズされた 208 ～ 480V/60Hz/3Ph 構成が利用可能です。

パッケージ化された空冷冷却が産業にとって実用的な理由

別個の冷却塔は必要ありません

従来の水冷システムでは通常、冷却塔や冷却水ポンプなどの追加機器が必要です。空冷パッケージチラーは、凝縮器とファン システムを通じて熱を周囲の空気に直接放出します。

この構成により、インストールする必要がある補助コンポーネントの数を減らすことができます。これは、設置スペース、水の利用可能性、システムの複雑さが重要な考慮事項となる工場や作業場に特に役立ちます。

プロセス装置用のコンパクトな冷却ソリューション

産業用機械は動作中に継続的に熱を発生することがよくあります。プロセス水の温度を適切な範囲に維持することで、過剰な熱の蓄積を防ぎ、安定した機械のパフォーマンスをサポートします。

パッケージ化されたチラーは、適切なプロセス機器または循環水システムに接続できる専用の冷却源を提供します。必要な正確な冷却能力は、機械の熱負荷、動作条件、周囲温度、必要な水温から決定する必要があります。

通衛 3 Ton チラーのコアパラメータ

公開された仕様では、TW-4A は 3 トンの産業用パッケージ空冷チラーであると特定されています。実際の冷却性能は、周囲温度、入口および出口の水温、流量、冷媒構成、電気周波数などの動作条件によって異なります。購入者はユニットを選択する前に、最終的な動作条件を確認する必要があります。

空冷チラーがプロセス熱を除去する仕組み

熱はプロセス水から伝達されます

工業用冷却ループでは、温かいプロセス水が蒸発器に入り、その熱を冷媒に伝えます。冷却された水は、温度制御が必要な機器に循環して戻されます。

このプロセスは、冷却システムが動作している限り継続的に繰り返されます。この閉ループのアプローチにより、新鮮な冷却水を継続的に供給する必要がなく、同じ冷却媒体がプロセス内を循環することが可能になります。

凝縮器は熱を周囲の空気に放出します

冷媒はプロセス水から熱を吸収した後、その熱を凝縮器に伝えます。空冷システムでは、ファンが周囲の空気を凝縮器全体に移動させて、熱を冷凍回路の外に放出します。

これが空冷と水冷の熱遮断の根本的な違いです。空冷システムでは冷却塔や関連する冷却水設備が不要になるため、適切な環境への設置が簡素化されます。

スクロール コンプレッサーの構成が重要な理由

コンパクトな冷凍アーキテクチャ

TW-4A 構成では、Panasonic スクロール コンプレッサーを使用します。スクロールコンプレッサーは、コンパクトな構造と連続圧縮プロセスにより、冷凍および空調用途で広く使用されています。

産業用の購入者の場合、コンプレッサーの選択は、必要な冷却能力、動作温度、冷媒、電源、および予想されるデューティ サイクルとともに考慮する必要があります。

コンプレッサーの容量を実際の熱負荷に合わせる

単に公称機械トン数に従ってチラーを選択すると、システムが不適切になる可能性があります。実際のプロセス熱負荷は、調達前に計算する必要があります。

冷却される機械によって消費される電力、プロセス流体に伝達される熱、動作時間、周囲温度、必要な温度差などの要因はすべて、必要な冷却能力に影響を与える可能性があります。

3トン業務用チラーが使用できる場所

プラスチック加工装置

プラスチックの射出成形および押出プロセスでは大量の熱が発生する可能性があり、安定した動作条件を維持するには熱を除去する必要があります。冷水は、適切な機械コンポーネント、金型、油圧システム、または補助プロセス装置に使用できます。

専用のパッケージ化されたチラーは、工場に大規模な集中冷却システムを設置することなく、制御された冷却源を提供できます。

レーザーおよび加工装置

レーザー システムや精密加工装置は、動作中に発生する熱を管理するために安定した冷却を必要とする場合があります。適切な冷却剤の温度と流量は、機器メーカーの要件によって異なります。

これらの用途の場合、購入者はチラーを選択する前に、温度安定性、水質要件、流量、熱負荷を確認する必要があります。

食品および飲料の加工

冷却は、機器の冷却、発酵関連プロセス、生産システムの温度制御など、食品や飲料のさまざまなプロセスで必要とされます。

冷却装置の構成は、1 つの構成がすべての用途に適していると仮定するのではなく、特定のプロセス、衛生要件、冷却剤の種類、および温度範囲に従って選択する必要があります。

化学およびプロセス産業

化学物質の生産には、発熱反応や制御された冷却を必要とする装置が含まれる場合があります。パッケージ化された産業用チラーは、適切なプロセス ループの独立した冷却源として機能します。

化学環境で使用する場合は、熱交換器の材質、冷却剤の適合性、周囲条件、および必要な安全対策を慎重に評価する必要があります。

空冷システムが設置を簡素化できる理由

補助機器の削減

空冷パッケージチラーの主な実用上の利点の 1 つは、外部の熱除去装置の要件が軽減されることです。標準の空冷構成では、別個の冷却塔や冷却水ポンプは必要ありません。

これにより、スペースが限られている施設や、追加の水辺インフラの設置が不便な施設にシステムを簡単に組み込むことができます。

適切な条件下での屋外設置に最適

空冷チラーは、機器の仕様と周囲条件が許せば屋外に設置できます。屋外に設置すると、工場内の貴重なスペースを解放できます。

ただし、コンデンサーの周囲に十分な空気の流れが必要です。過度の周囲温度が冷凍性能を低下させる可能性があるため、設置場所は高温の排出空気が凝縮器に再循環しないようにする必要があります。

注文前に購入者が考慮すべきこと

必要な冷却負荷の計算

最初のステップは、チラーが除去する必要がある熱の量を決定することです。購入者は、機器の熱負荷、希望する入口および出口の水温、水流量、動作時間、および周囲条件をサプライヤーに提供する必要があります。

これらの詳細により、サプライヤーは 3 トン構成が適切かどうか、または別の容量の方がより良い営業マージンが得られるかどうかを確認できます。

電気的互換性の確認

標準の TW-4A 構成では 380V/50Hz/3Ph の電力が使用されますが、カスタマイズされた 208 ～ 480V/60Hz/3Ph 構成も利用できます。

海外からの購入者は、注文する前に現地の電圧、周波数、位相、プラグまたは電気接続要件、および該当する電気規格を確認する必要があります。

適切なエバポレーターの選択

標準構成ではステンレス鋼製水タンク内のコイルを使用しますが、シェルアンドチューブ式蒸発器はカスタマイズ可能です。

選択は、プロセス流体、必要な流量、動作条件、メンテナンスの好み、および熱伝達要件によって異なります。カスタマイズされた構成をリクエストする場合、購入者は完全なプロセス情報を提供する必要があります。

冷媒構成を確認してください

公開されている製品情報には、冷媒オプションとして R22、R407C、R410A、R134A、および R404A がリストされています。冷媒の選択は、最終的なシステム設計、適用される規制、入手可能性、および仕向け先市場の要件に左右されます。

輸入業者は、すべてのオプションが 1 つの標準機械に含まれていると想定するのではなく、選択したモデルに供給される正確な冷媒を確認する必要があります。

メンテナンスはチラーのパフォーマンスに直接影響する可能性があります

コンデンサーを清潔に保つ

空冷チラーは周囲の空気に依存して熱を排除するため、凝縮器に蓄積するほこりや破片により空気の流れが制限され、熱伝達効率が低下する可能性があります。

したがって、特に粉塵の多い産業環境では、定期的な検査と清掃をメンテナンス スケジュールの一部として組み込む必要があります。

適切な空気の流れを維持する

チラーは、吸気口と排気口の周囲に十分な隙間をあけて設置する必要があります。空気の流れを遮断したり、換気の悪い場所にユニットを設置したりすると、動作温度が上昇する可能性があります。

複数のチラーを一緒に設置する場合は、熱気の再循環を避けるために排気の流れも考慮する必要があります。

水質と循環を監視

プロセス水回路は、チラーおよび接続された機器の要件に従って維持する必要があります。水質が悪いと、堆積物、腐食、または熱伝達性能の低下の原因となる可能性があります。

異常な動作状態を早期に特定できるように、流量と水温も監視する必要があります。

産業用冷却においてサプライヤーのサポートが重要な理由

産業用チラーは独立した機器ではありません。その性能は、正しいサイジング、設置、電気接続、水循環、換気、および動作条件によって決まります。したがって、サプライヤーのサポートは購入決定の重要な部分となります。

通衛は産業用空冷および水冷チラー システムに関連付けられており、広範囲にわたる冷却能力を提供します。同社が公開している製品情報には、同社の産業用チラー製品群がプラスチック加工、医療、醸造所およびワイナリー、化学、食品、その他の業界のアプリケーションをカバーしていると記載されています。

また、メーカーはチラーの設計と製造において 15 年以上の経験があり、産業用チラーに 12 か月の保証サポートを提供していると述べています。購入者は、購入前に、特定のモデルの正確な保証範囲、スペアパーツポリシー、試運転サポート、およびサービス条件を確認する必要があります。

通衛 の産業用プロセス冷却へのアプローチ

通衛は、空冷、水冷、グリコール、ポータブル、低温、オイル、カスタマイズされたシステムなど、さまざまな産業用チラー構成を提供します。この範囲により、冷却能力とシステム構造を個々のプロセス要件により厳密に適合させることができます。

国際プロジェクトの場合、電気規格、冷媒要件、周囲温度、プロセス流体条件、設置環境が市場ごとに異なるため、カスタマイズは特に役立ちます。

3トンチラーの実際的な選び方

チラーの選択は、機器の名前ではなくプロセスから始める必要があります。購入者は、まず実際の熱負荷と必要な冷媒温度を決定し、次に水流、周囲温度、電源、設置場所、運転スケジュールを確認する必要があります。

これらのパラメータが確立されると、冷凍能力と蒸発器の構成をより正確に選択できるようになります。このアプローチにより、必要な温度を維持できない小型ユニットを購入したり、不必要な資本コストや運用コストが追加される大型システムを購入したりするリスクが軽減されます。

パッケージ化された空冷チラーが依然として重要な理由

多くの産業用途では、最も有用な冷却システムが最大の冷却システムであるとは限りません。適切なサイズのパッケージ化された空冷チラーは、水冷塔に関連する追加のインフラストラクチャを回避しながら、専用のプロセス冷却源を提供できます。

の3トン産業用パッケージ空冷チラーから通衛50Hz で 10.8 kW の冷却能力、スクロール コンプレッサー技術、一体型空冷凝縮器、ステンレス鋼水タンク蒸発器、柔軟な電源および蒸発器構成を組み合わせています。

プラスチック加工、食品生産、化学加工、レーザー装置、その他の産業用途では、チラーを実際のプロセス条件に適合させることが最も重要な考慮事項となります。調達前に冷却負荷、温度要件、水流、電気的適合性、換気、メンテナンスのニーズを評価することで、産業用バイヤーはより信頼性が高く実用的な冷却ソリューションを構築できます。
