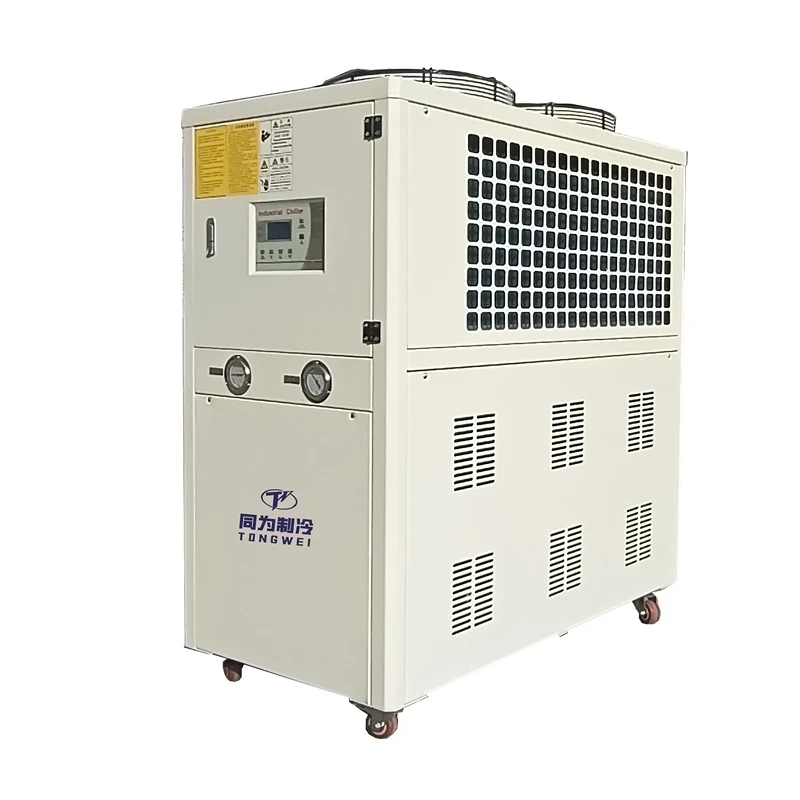

ポータブル空冷MRIチラー

ポータブル空冷式 MRI チラー

ポータブル空冷MRIチラーは、MRI装置の冷却目的に使用される特別に設計された冷凍装置であり、熱伝達に空気を使用することによって冷却効果を生み出す冷凍原理に基づいて動作します。チラーは、MRI装置内のコイルを介して水を循環させて水を維持します。 MRI チラーの動作原理は次のとおりです。一連のコイルの周りに冷媒を循環させることによって動作します。冷媒が循環すると、MRI スキャナーから熱を吸収します。このプロセスは、スキャナーを冷却し、過熱を防ぐのに役立ちます。冷たい冷媒は凝縮器を通過し、液体に戻ります。その後、液体冷媒は循環して MRI スキャナーに戻され、プロセスが再度開始されます。

Tongwei が設計および製造した MRI チラーは、5KW から 200KW までの冷却能力を持ち、スクロール パナソニック/ダンフォス コンプレッサー、空冷/水冷コンデンサー、水タンク蒸発器内のステンレス鋼コイル、電力逆相、マイクロプロセッサー、ステンレス製です。スチール製ウォーターポンプ、保護装置などを備えています。最も重要なのは、MRIチラーにリモート制御用のR485通信ポートが付いていることです。

中国の大手 MRI チラー メーカーおよびサプライヤーとして、当社は高品質のチラー マシンを提供するだけでなく、優れた顧客サービスを最優先にしています。 Tongwei の大きな利点は、お客様を最優先に考えており、これが競合他社との差別化を図っていることです。当社の知識豊富なチームは、優れた顧客サービスとお客様の満足を提供することに専念しています。当社のチームがお客様のチラーに提供する主な利点には、次のようなものがあります。出荷前に各チラー システムを徹底的に開梱、洗浄、テストします。すべてのユニットに対して定期的な品質保証チェックを実施します。新品の機械とシステムのみをお客様に出荷し、可能な限り迅速かつ効率的に問題のトラブルシューティングと解決を行います。お問い合わせMRI チラーでこれらの素晴らしい利点をすべて享受してください。当社チームのメンバーが、お客様のご質問に喜んで対応し、完全な技術仕様について話し合います。私達はあなたと働くのを楽しみにしています。

空冷MRIチラー

ポータブル空冷 MRI チラーの技術仕様

ポータブル MRI チラーの機能と利点

▪ 空冷および水冷 MRI チラーで 1 トンから 60 トンの冷却能力

▪ コンプレッサーは、信頼性が高く省エネな高品質スクロールです。

▪ステンレス製水槽を採用したオープン型装置のMRIチラーです。オープンタイプなのでメンテナンスやお掃除がとても簡単です。

▪ 各コンプレッサーには個別の冷凍回路があります。

・R134A、R407C、R410Aなどの環境に優しい冷媒を使用しています。 MRI 装置用のあらゆるチラーで高い冷却効率を確保します。

▪ ステンレス製ウォーターポンプなどの標準装備をすべて統合しています。

▪ 設置が簡単でメンテナンスコストが低い

▪ リモート制御用の R485 通信ポート

ポータブル空冷MRIチラーの主なコンポーネントは何ですか?

3.1 コンプレッサー

コンプレッサーは、冷媒を撹拌するために圧力変化を生成するため、ポータブルチラーの主要な原動力です。

2トンから50トンのMRIチラーは、R410A/R407C/R134a冷媒を使用したパナソニック/ダンフォスブランドのスクロールコンプレッサーを備えており、このブランドの圧縮機は、高い冷凍効率、低騒音、省エネ、環境保護と耐久性、安全性と安定性を備えています。 。

パナソニック コンプレッサー

ダンフォス コンプレッサー

3.2 蒸発器

エバポレーターは、冷却対象の液体から熱を抽出する役割を担うため、ポータブルチラーの重要なコンポーネントであり、コンプレッサーと膨張バルブの間に配置されています。エバポレーターには 3 つのタイプがあります。ステンレス鋼コイル水タンク蒸発器、304SS ステンレス鋼板型蒸発器。

SS水槽内コイル蒸発器

SSプレートタイプ＋水槽蒸発器

3.3 ウォーターポンプ

ウォーターポンプは密閉空間内の冷水の圧力と流量を増加させるように設計されており、実験室用チラーにはステンレス鋼素材のウォーターポンプが使用されています。

ウォーターポンプ

3.4 凝縮器

ポータブル空冷MRIチラー用コンデンサーは、効率的なクロスシームフィンと雌ネジ付き銅管を備えており、高い熱交換効率と優れた安定性を実現しています。その機能は、コンプレッサーから放出された冷媒蒸気を冷却して液体または気体にすることです。液体混合物。

アルミフィン+ファンコンデンサー

3.5 コントローラーパネル

Tongwei チラーは、精密デジタル温度コントローラー、RS485 通信ポートを使用しており、リモート監視と制御を行うことができます。シンプルな操作、低い故障率、高い安全率、簡単な設置。

コントローラーパネル

ポータブル MRI チラーのスペアパーツ

MRI 装置にはどのようなタイプのチラーが使用されますか?

MRI 装置に使用されるチラーには主に 2 つのタイプがあります。空冷と水冷。チラーのタイプの選択は、MRI 装置のサイズと形状、設置場所の気候、設置方法、利用可能な電力などの多くの要因によって決まります。

✸ 空冷式MRIチラーMRI プロセスからの熱を放散するために周囲の空気を使用します。エネルギー効率が高く、省スペースで、メンテナンスが少なくて済むため、コストの節約に役立ちます。

空冷式MRIチラー

✸ 水冷式MRIチラー外部の水冷塔からの水を使用して、MRI プロセスからの熱を放散します。これらのシステムは、空冷式 MRI チラーよりも寿命が長く、比較的静かで、より安定した冷却性能を備えています。

水冷MRIチラー

MRI チラーは空冷式と水冷式のどちらを選択すべきですか?お問い合わせあなたにとって最適なソリューションを決定するのに役立ちます。

適切なポータブル MRI チラーを選択するにはどうすればよいですか?

用途に合わせてチラーを選択する際には、考慮する必要がある 5 つの重要なチラー仕様があります。それは、チラーの冷却能力、動作に必要な電圧、関連するポンプの馬力と流量 (カスタム選択についてはお問い合わせください)、冷媒、および蒸発器です。タイプ。

6.1 チラーの適切な冷却能力を計算する

チラーのサイズは伝統的に Ton、KW、But/h、Kcal/h に従ってリストされています。トンはチラーの実際の重量を指すのではなく、冷却のために氷のブロックが採取された時代の歴史的な言及です。エンジンが依然として「馬力」に基づいて測定されるのと同じように、「冷却量」という用語が定着しています。

1 KW=860 kcal/h ;

1トン=3.517キロワット;

1 KW=3412 Btu/時;

6.2 MRI チラー システムの種類は?

チラーには 2 つのタイプがあります。空冷式 MRI チラーと水冷式 MRI チラー。

水冷チラーには分離した水冷塔と水冷ポンプが必要です。既存の水冷塔がない場合は、空冷チラーを使用することをお勧めします。ただし、周囲温度が55℃を超える非常に高い場合は、水冷塔を使用した水冷チラーの方が熱を放散しやすいため、水冷チラーの使用をお勧めします。

しかし、ほとんどの顧客は、より簡単に設置でき、スペースを節約できる空冷式 MRI チラーを使用しています。

6.3 電力

国や地域が異なれば、産業用電力の規格も異なります。一般的な電源は次のとおりです。208-230V、380-420V、440-480V、50Hzまたは60Hz、3相。

フィリピンなどでは、電源は220V 60HZ 3PH、380V 60HZ 3PH、460V 60HZ 3PHです。

シンガポールとマレーシアでは、電源は415V 50HZ 3PHです。

メキシコでは、電源は 220V 60HZ 3PH;

米国では、電源は208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PHなどです。

6.4 ウォーターポンプ

チラーの容量/トン数を決定すると、標準的なウォーターポンプは約2バールのKW単位で適切なポンプをお勧めします。より高い水圧が必要な場合は、お問い合わせの際にお知らせください。

6.5 冷媒

R22、R410A、R407C、R404A、R134A はオプションです。

R22: 優れた冷却効果がありますが、R22 は強力な温室効果ガスとみなされているため、ほとんどの国で禁止されています。

R410A: 環境に優しい R-410A は、R-22 に代わって、日本、ヨーロッパ、米国の家庭用および業務用エアコンで使用される冷媒として好まれています。 R-410A は他の冷媒よりも高圧で動作します。

R407C: R22 の優れた代替品、良好な冷却効果。

R404A: 低温(-10℃以下)が必要な用途に適しています。

R134A: 主に「高温」冷媒として使用される不燃性ガスで、50℃を超える高温環境で作動する空冷チラーに適しています。

6.6 エバポレーターの選択

チラーには通常 2 種類の蒸発器があります。水槽内のコイル蒸発器、もう一つはバッファータンク付きシェルアンドチューブエバポレーター.

コイル＆タンク式エバポレーターには貯水タンクが内蔵されており、追加のバッファータンクが不要です。これはチラー用の標準エバポレーターでもあります。バッファータンクがない場合は、このエバポレーターをチラーに使用します。

ただし、容量が限られているため、より大きな冷水需要がある用途には適していません。外部タンクの容量は、特定のニーズに応じてカスタマイズできます。

より大きな熱負荷を緩衝し、より多くの冷水を貯蔵することができますが、設置はより面倒になります。

ポータブル MRI チラーの配送方法

プロのポータブルチラーのサプライヤーおよび輸出業者として、当社は出荷を手配する独自の出荷フォワーダーを持っています。当社のチラーマシンは合板梱包で、輸送中の損傷を防ぎ、輸出基準を満たしています。チラーユニットを配送するには3つの方法があります:

1.航空輸送：チラーにはコンプレッサー、ウォーターポンプ、ファンが付属しているため、コンプレッサー内の圧縮された冷媒とオイルは爆発の可能性を伴う危険物であるため、輸送前に圧縮された冷媒を解放する必要があります。 （この輸送方法を選択した場合、冷媒のない冷水器を意味します。機械が目的地に到着した後、現地の専門家によって冷媒を追加する必要があります。航空会社はまた、冷水器が危険な製品ではないことを証明するために多くの書類の提出を要求します）航空による輸送コストは非常に高く、チラーのコストよりも高くなる可能性があるため、航空による配送はお客様に推奨される輸送手段ではありません。

2.海運：輸送時間は航空よりも長くなりますが、運賃は安く、機器が目的地に到着した後に冷媒を追加する必要はありません。この輸送方法は、お客様にとって最適な輸送モードです。あなたの地元の港に配達します。

3.中国の他のサプライヤーに独自の出荷コンテナがある場合、中国のどの都市でもチラーマシンをサプライヤーに配送するお手伝いをします。

MRI チラーのサプライヤーとして Tongwei を選択すべき理由は何ですか?

▪ 信頼できる経験

当社は 15 年以上にわたって冷水器の設計と製造を行ってきました。空冷チラーから水冷チラー、そしてその間のものまで、当社はほぼすべての業界およびあらゆる用途向けのチラーを構築してきました。

▪ 迅速な見積もり

今すぐあなたのプロジェクトの見積もりを入手してください!通常、2 時間以内にカスタム見積もりを提供します。

▪ 年中無休のカスタマーサービス

私たちはいつもあなたのそばにいると信じてください。ご質問がある場合でも、お見積りが必要な場合でも、24 時間いつでも電話に対応いたします。

▪ 耐久性と信頼性の高いマシン

当社の製品は高品質の素材で製造されており、すべての産業用チラーに対して競争力のある保証を提供しています。
