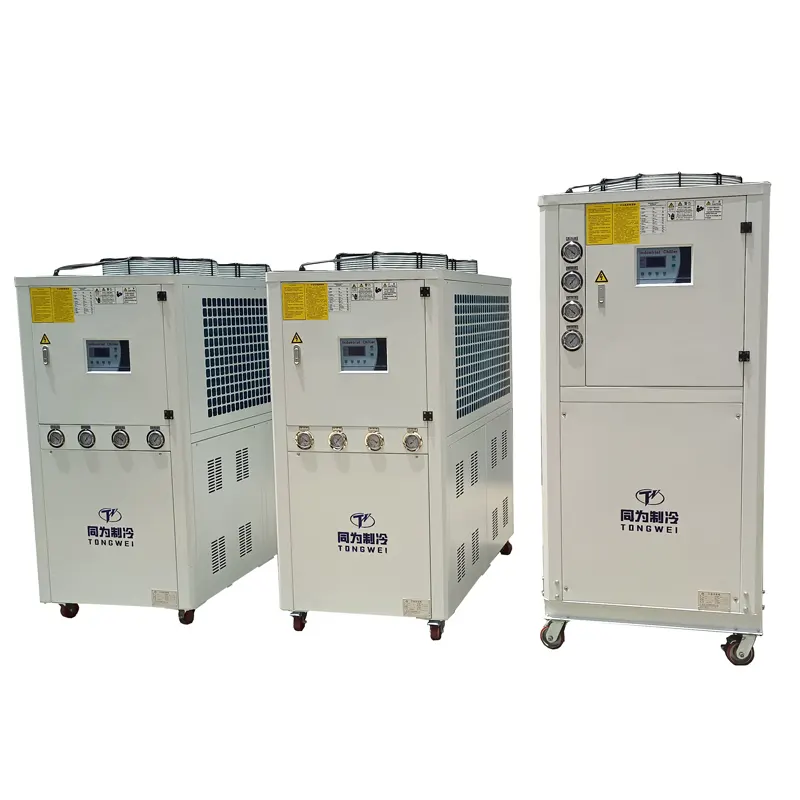

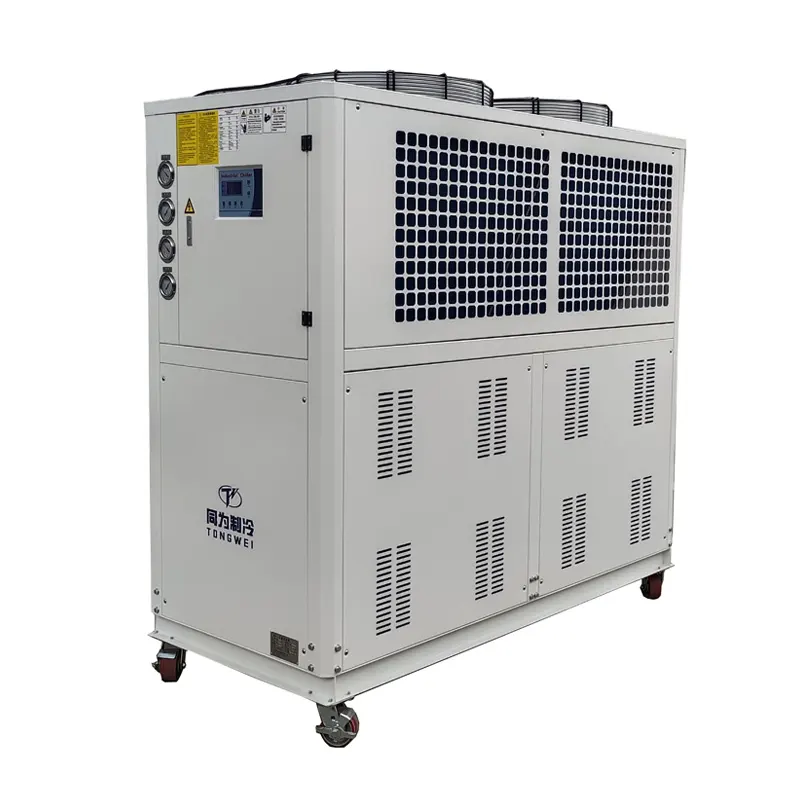

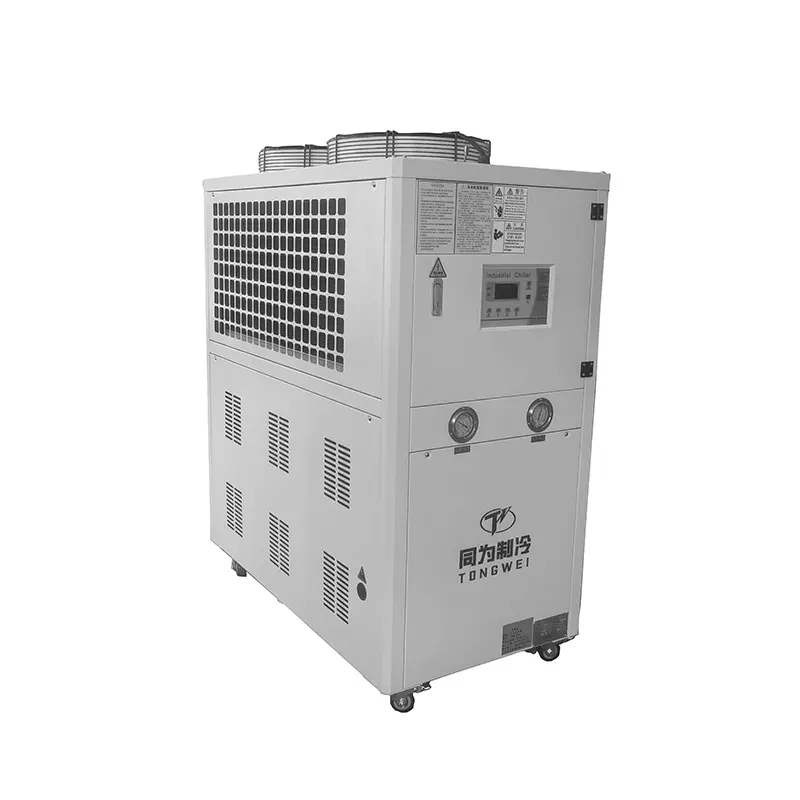

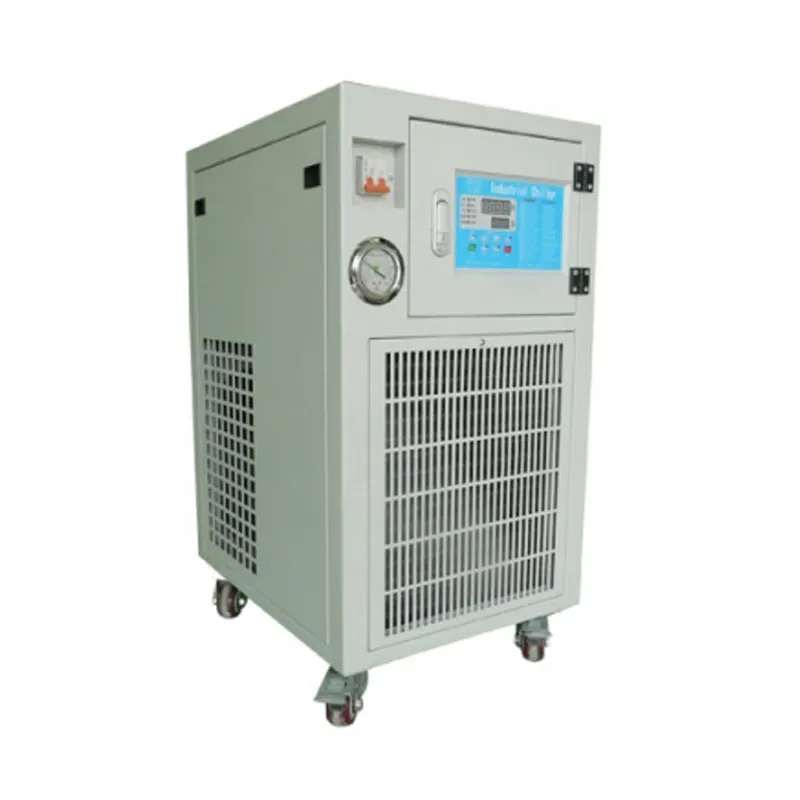

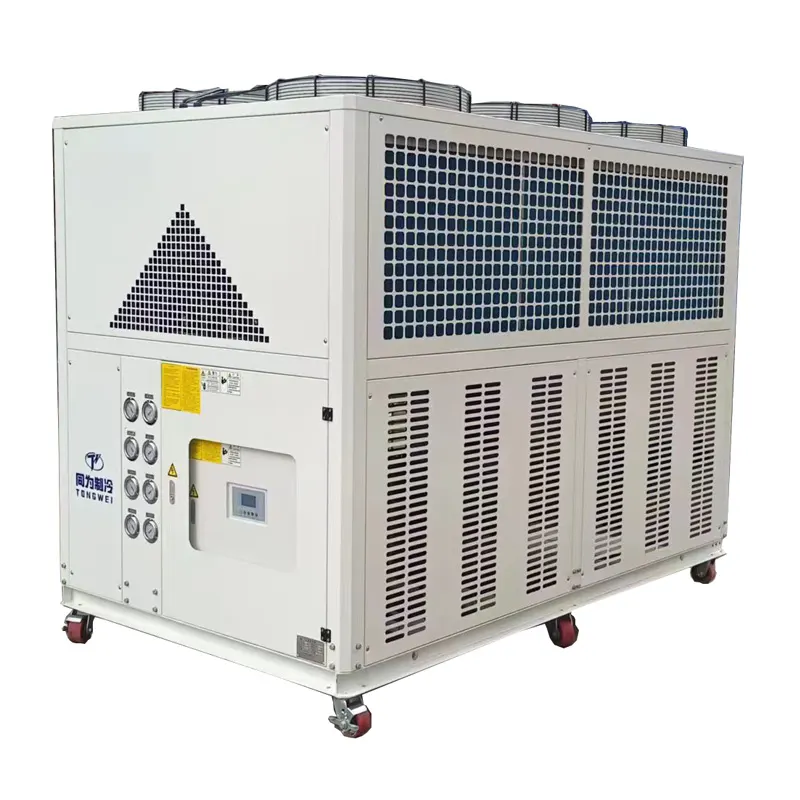

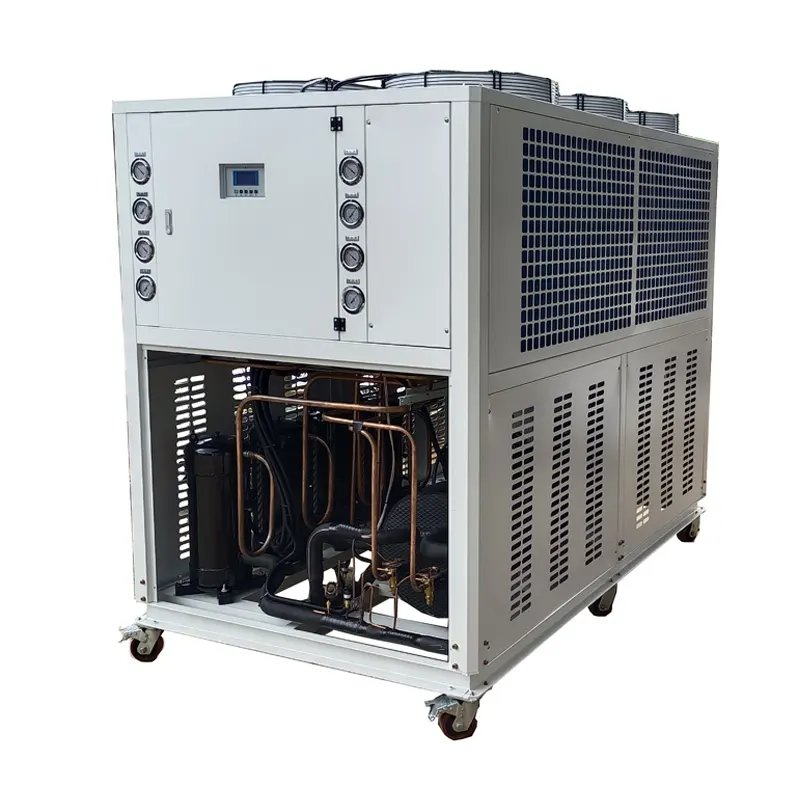

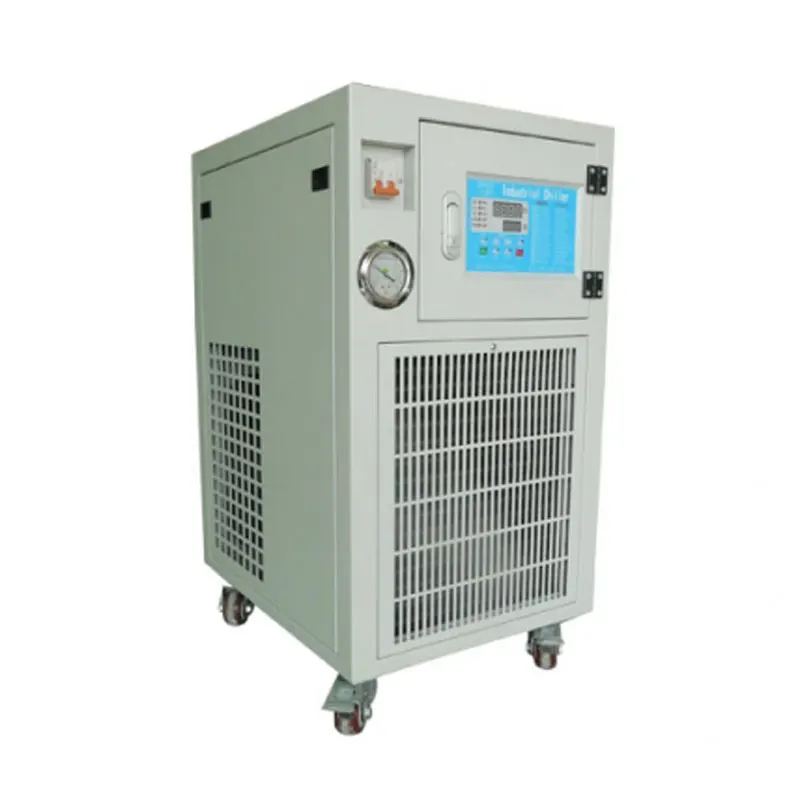

酸素分析装置用小型空冷水チラーユニット

酸素分析装置用小型空冷水チラーユニット

酸素分析装置は、産業用ガス検出、実験室研究、医薬品生産、化学処理、および環境モニタリングで広く使用されている精密分析機器です。これらの高精度デバイスは、正確で再現性のある酸素濃度の読み取り値を提供するために、安定した動作温度に依存しています。ただし、酸素分析計を長期間継続して動作させると、必然的に内部熱が蓄積され、周囲温度の変動により機器の検出システムがさらに妨害されます。小型空冷水チラーユニットは、酸素分析装置専用に特別に設計された専用のサポート冷却ソリューションで、温度干渉の問題を根本的に解決し、分析装置の全体的な動作パフォーマンスを最適化します。

小型空冷水チラーユニットは、必要な水温を5℃から25℃まで調整でき、冷却能力は1KWから200KWまで調整できる冷却機で、コンプレッサー、熱交換器、緩衝水タンク、水ポンプが組み込まれており、パイプでユーザーが簡単に設置できます。

酸素分析装置を冷却するための空冷水チラーユニットをお探しの場合は、Tongwei チラーが最良の選択です。すぐにメールでお問い合わせください。[email protected].

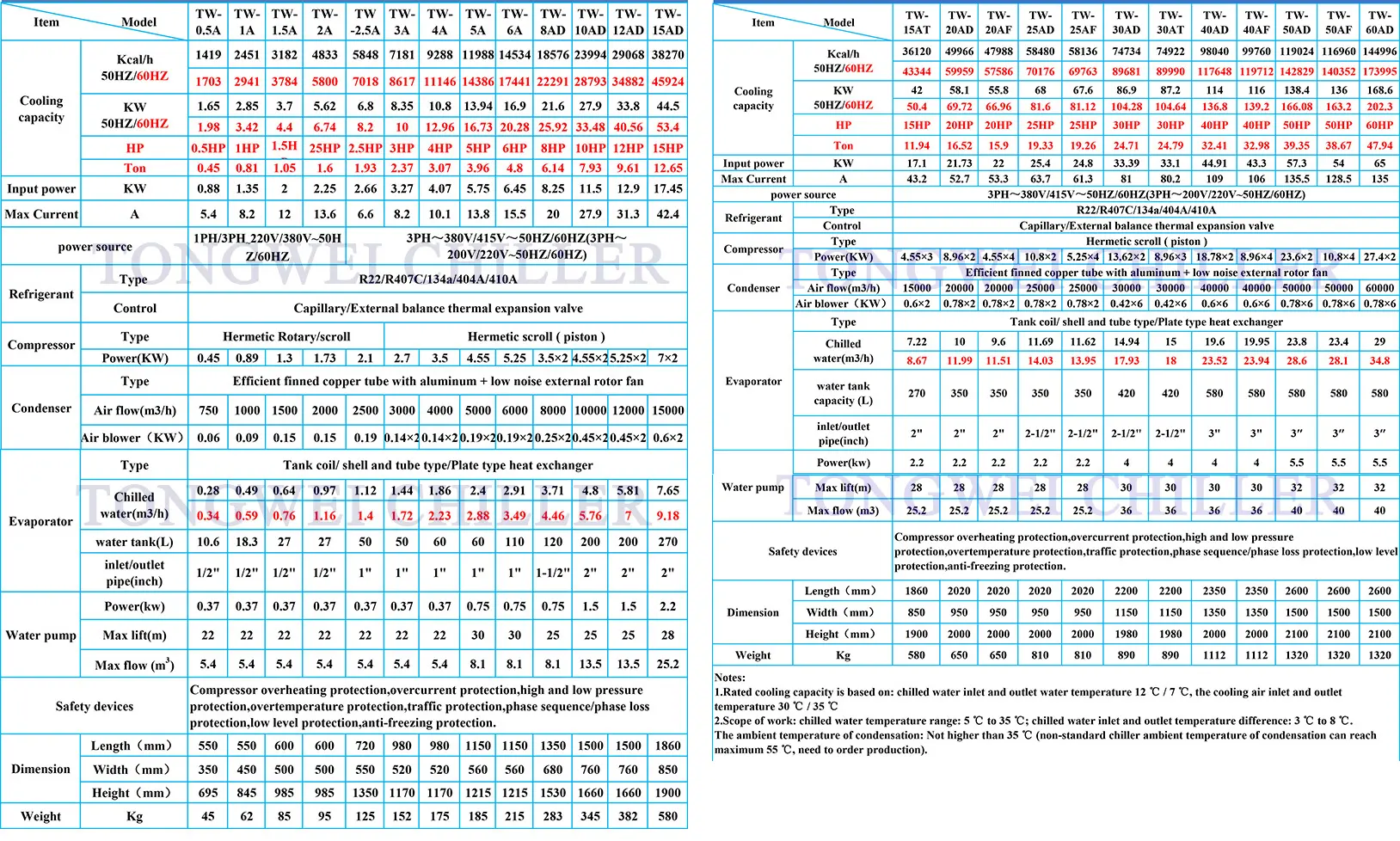

小型空冷水チラーユニット技術仕様

酸素分析装置用小型空冷水チラーユニットの特長

»酸素分析チラー冷却能力は 1KW ～ 200KW で利用可能

» 温度範囲 5°C ～ 25°C

»±2℃以内の温度管理

»水タンク内のSSコイル、シェル＆チューブまたはオプションのSSろう付けプレートタイプの蒸発器。プレート型蒸発器は、大きな伝熱面積、低い冷媒圧力損失、およびコンパクトな設計を提供します。

»220V 60HZ 3PH、440-480V 60HZ 3PH、415V 50HZ 3PHなど、国ごとに異なる電源。

»環境に優しい R410A /R407c/R404a/R513A 冷媒により、世界的な環境基準への準拠を保証します。

»内部にステンレス製の水とウォーターポンプを内蔵

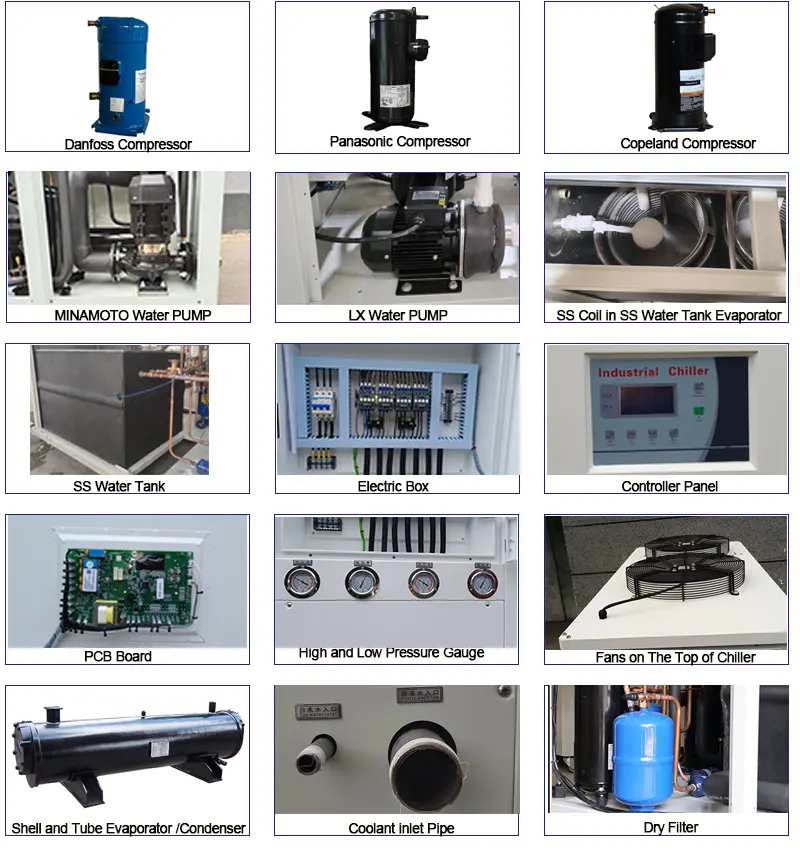

小型空冷水チラーユニット用スペアパーツ

酸素分析装置用の小型空冷水チラーユニットを選択するにはどうすればよいですか?

酸素分析装置用の小型空冷水チラー ユニットを選択する際には、考慮する必要がある 5 つの重要なチラー仕様があります。それは、チラーの冷却能力、動作に必要な電圧、関連するポンプの馬力と流量 (カスタム選択の場合はお問い合わせください)、冷媒、および蒸発器のタイプです。

空冷水チラーユニットの適切な冷却能力を計算する

最もよくある質問の 1 つは、チラーの冷却能力を知る方法についてです。  KW、Ton、But/h、Kcal/hを使用してチラー冷却能力を選択します:1 KW=860 kcal/h。  1トン=3.517キロワット;

1 KW=3412 Btu/時;

チラーの冷却能力を計算する式もあります。

冷却能力(kw)=流量(m3/h)×温度変化(T1-T2)/0.86

熱負荷= C(比熱)* M(時間あたりの品質生産量)*温度変化(T1-T2)

チラーを 20% 大きくする 理想的なサイズ (KW = KW x 1.2)

注記 : T1:入水温度 (℃) T2:必要冷水温度 (℃)

たとえば、10m3 の水を 1 時間で 35°C から 15°C に冷却するには、どのくらいのサイズのチラーが必要ですか?

温度差 = 35℃-15℃=20℃

水流量 = 10 m3/時間

冷却能力 (KW) = 10 x 20 ÷ 0.86 = 232 KW

チラーの大型化 = 232 x 1.2 = 278.4KW

チラーには278.4kwの冷却能力が必要です。

力

国や地域によって産業用電力の規格は異なります。一般的な電源は 208 ～ 230V、380 ～ 420V、440 ～ 480V、50Hz または 60Hz、三相です。

フィリピンなどでは、電源は220V 60HZ 3PH、380V 60HZ 3PH、460V 60HZ 3PHです。

シンガポールとマレーシアでは、電源は415V 50HZ 3PHです。

メキシコでは、電源は 220V 60HZ 3PH です。

米国では、電源は208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PHなどです。

ウォーターポンプ

チラーの容量/トン数を決定すると、標準的なウォーターポンプは約2バールのKW単位で適切なポンプをお勧めします。より高い水圧が必要な場合は、お問い合わせの際にお知らせください。

冷媒

R22、R410A、R407C、R404A、R134A はオプションです。

R22: 優れた冷却効果がありますが、R22 は強力な温室効果ガスとみなされているため、ほとんどの国で禁止されています。

R410A: 環境に優しい R-410A は、R-22 に代わって、日本、ヨーロッパ、米国の家庭用および業務用エアコンで使用される好ましい冷媒となっています。 R-410A は他の冷媒よりも高圧で動作します。

R407C: R22 の優れた代替品、優れた冷却効果。

R404A: 低温(-10℃以下)を必要とする用途に適しています。

R134A: 主に「高温」冷媒として使用される不燃性ガスで、50℃以上の高温環境で作動する空冷チラーに適しています。

R513A : GPW は 700 未満で、ヨーロッパと米国はこの冷媒を受け入れています。

エバポレーターの選択

チラーには一般に 2 種類の蒸発器があります。1 つは水タンク内コイル蒸発器、もう 1 つはシェルアンドチューブ蒸発器です。

コイル＆タンク式エバポレーターには貯水タンクが内蔵されており、追加のバッファータンクが不要です。これはチラー用の標準エバポレーターでもあります。バッファータンクがない場合は、このエバポレーターをチラーに使用します。

シェルアンドチューブタイプのエバポレーター。接続するには追加の水バッファータンクが必要です。

酸素分析装置に小型空冷水チラーユニットを使用する利点は何ですか?

1. 高精度の定温制御、検出精度を保証

インテリジェントな温度制御システムを搭載し、変動の少ない超安定した温度制御を実現した小型空冷水チラーユニットです。酸素分析計のコアコンポーネントの動作温度を正確に安定させ、内部発熱と外部周囲温度変化の干渉を完全に隔離します。酸素検出データの精度、安定性、再現性を効果的に保証し、実験室の精密研究、工業用品質検査、標準化された生産の厳しい試験基準を完全に満たします。

2. 空冷設計、簡単設置、低運用コスト

補助水源や冷却塔が必要な水冷チラーとは異なり、空冷水チラーはチラー上部の送風機による空気放熱構造を採用しており、外部からの給水や複雑な配管配線が不要です。設置が簡単、操作が簡単、現場要件が低いという特徴があり、実験台、コンパクトな産業機器エリア、移動式検出ステーションに完全に適応します。一方、空冷構造により、水資源の消費量とそれに伴うパイプラインのメンテナンス作業が削減され、装置全体の運用保守コストが大幅に削減されます。

3. コンパクト＆ミニチュア構造、作業スペースを節約

中小型酸素分析装置に最適な空冷水チラーユニットは、設置面積が小さく軽量な一体型のコンパクト設計を採用しています。過剰な実験室や生産スペースを占有せず、柔軟な配置をサポートし、元の機器のレイアウトを変更することなく、さまざまなデスクトップおよび縦型酸素分析計と完全に適合させることができ、高い互換性と適応性を備えています。

4.安定した連続動作、24時間365日の中断のない検出をサポート

高品質の冷却コンポーネントと耐久性のある循環水システムで構築された空冷水チラー ユニットは、強力な動作安定性、耐疲労動作、および低い故障率を特徴としています。長期にわたる 24 時間の中断のない冷却作業をサポートし、産業用オンライン監視、生産ラインのリアルタイム検出、その他のシナリオにおける酸素分析計の連続監視および検出要件に完全に適合し、冷却システムの故障による検出の一時停止を回避します。

5. 省エネ＆低騒音、作業環境の最適化

最適冷凍循環技術を採用した小型空冷水チラーユニットで、低消費電力かつ高い熱交換効率を実現し、省エネかつ高効率な冷却を実現します。また、静音ファンと衝撃吸収構造を搭載しており、動作音が低く、騒音公害がなく、周囲環境への放熱障害もありません。研究室や精密検出作業場に静かで安定した作業環境を作り出します。

6. 機器の耐用年数を延長し、交換コストを削減

安定した一定温度の冷却により、酸素分析装置の高精度センサー、回路基板、コアコンポーネントへの高温劣化や熱損傷が回避されます。機器部品の劣化速度を効果的に遅らせ、酸素分析計全体の耐用年数を大幅に延長し、頻繁な機器メンテナンス、部品交換、ダウンタイム損失を削減し、ユーザーに長期的な経済的メリットをもたらします。

酸素分析装置用小型空冷水チラーユニットの設置方法は？

まず、小型空冷水チラーユニットを設置するための適切な場所を見つける必要があります。この場所には十分なスペースがあるだけでなく、ユニット周囲の適切な換気と熱放散も考慮する必要があります。

冷却装置を四方の壁に直接設置すると放熱が悪くなり、過熱して故障の原因となることがあります。次に、電源位置の確保や水道の接続など、必要な配管を接続していきます。機器の最適なパフォーマンスを確保するために、システムに適切な量の循環水を充填して、動作中の水の流れがよりスムーズになるようにすることもできます。

酸素分析機チラーのサプライヤーとして Tongwei を選ぶ理由

カスタムチラーサイズ

ポータブル、コンパクト、大小の石鹸や洗剤の空気冷却器であっても、お客様の要件に応じてカスタム設計できます。必要なチラーの数/KW/トンに関係なく、当社は最適なソリューションを提供します。

カスタムチラーのタイプ

Tongwei は、冷凍コンプレッサーの種類に関係なく、空冷チラーと水冷チラーを含むがこれらに限定されない、さまざまな冷凍タイプの酸素分析機チラーを提供しており、お客様の要件に応じて設計できます。

カスタム水温範囲

Tongwei は、-40℃ ～ 35℃ ±0.1℃ の安定性のカスタム ソリューションを作成できます。特定の業界向けのカスタム温度範囲。

カスタムチラー電圧

ニーズに応じてウォーターチラーの電圧と位相をカスタマイズします。さまざまな国向けのオプションの 220V/60HZ、380V/50HZ、400-415V/50HZ、460V/60HZ、440V〜480V/60HZ など。

年中無休のテクニカルサポート

私たちはいつもあなたのそばにいると信じてください。ご質問がある場合でも、お見積りが必要な場合でも、24 時間いつでも電話に対応いたします。当社のアフターサービス チームは、トラブルシューティングとメンテナンスについて生涯サポートを提供します。チラーのスペアパーツが壊れた場合は、Tongwei が交換用に提供します。

素早いお見積り

今すぐあなたのプロジェクトの見積もりを入手してください!通常、2 時間以内にカスタム見積もりを提供します。

耐久性と信頼性の高い冷凍機と競争力のある価格

当社のポータブル再循環水チラーは高品質の素材で製造されており、すべての産業用チラーに競争力のある保証を提供しています。

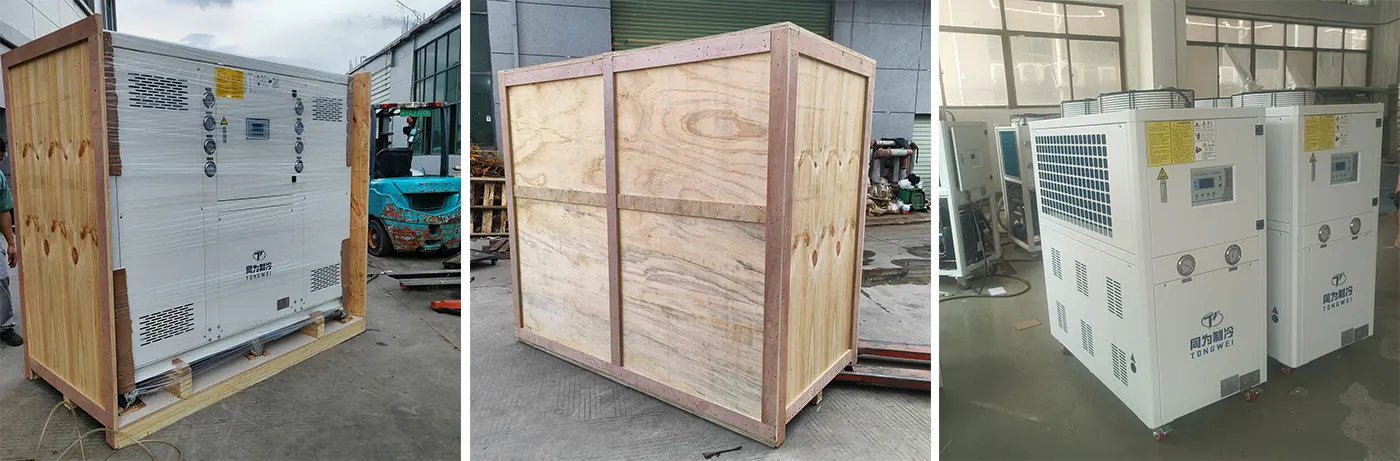

小型空冷水チラーユニットの輸送方法

プロの工業用水チラーのサプライヤーおよび輸出業者として、当社は出荷を手配する独自の出荷フォワーダーを持っています。当社のチラーマシンは合板梱包で、輸送中の損傷を防ぎ、輸出基準を満たしています。チラーユニットを配送するには3つの方法があります:

1.航空輸送：チラーにはコンプレッサー、ウォーターポンプ、ファンが付属しているため、コンプレッサー内の圧縮された冷媒とオイルは爆発の可能性を伴う危険物であるため、輸送前に圧縮された冷媒を解放する必要があります。 (この配送方法を選択した場合、冷媒のない冷水器を意味します。機械が目的地に到着した後、現地の専門家が冷媒を追加する必要があります。航空会社はまた、冷水器が危険な製品ではないことを証明するために多くの書類の提出を要求します。航空便での輸送コストは非常に高く、冷水器の費用よりも高くなる可能性があります。そのため、航空便での配送はお客様に推奨される輸送手段ではありません。

2.海運：輸送時間は航空よりも長くなりますが、運賃は安く、機器が目的地に到着した後に冷媒を追加する必要はありません。この輸送方法は、地元の港に配送するのに最適な輸送モードです。

3.中国の他のサプライヤーに独自の出荷コンテナがある場合、中国のどの都市でもチラーマシンをサプライヤーに配送するお手伝いをします。
