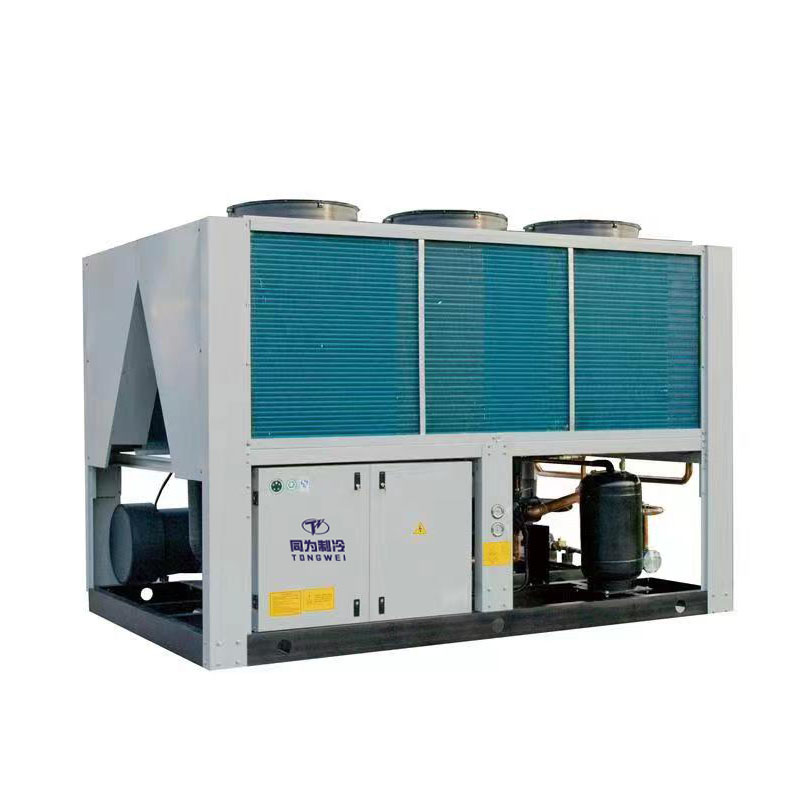

100トン350kW工業用エア冷却ねじチラーユニット

100トン350kW工業用エア冷却ねじチラーユニット

100トン350kW工業用エア冷却ねじチラーユニットは、チラーのコンデンサーコイルを通って周囲空気の機械的循環により直接冷却する冷凍マシンであり、大気に熱を排出します。チラーの作業条件、アプリケーション要件、および周囲温度-20°F〜125°F（-29°C〜52°C）、シェルおよびチューブ熱交換器、膨張バルブ、空冷コンデンサー。多くの産業やアプリケーションで広く使用されています。射出成形機、押出機、爆発する成形機、化学プロセス、食品および飲料プロセスなどのプラスチック産業では、20°Fから80°F（-7°Cから27°C）の冷水温度を生成できます。

当社の100トンの350kW工業用エアクーリングスクリューチラーは、専用のスタンドバイおよびビルトイン加圧および非圧縮タンクを備えた高圧および低圧ポンプなど、統合ポンプパッケージの有無にかかわらず利用できます。

中国のトップメーカーおよび15年にわたる空冷ねじチラーのサプライヤーとして、Tongweiは40トン、50ton、80ton、150tonから米国、カナダ、フィリピン、オーストラリア、マレーシア、シンガポール、インドネシア、チリ、チリ、メキシコ、アルゼンチン、コロンアフリカ、クワイト、イギリスなど、シンガポール、インドネシア、チリ、メキシコ、メキシコ、メキシコ、クワイジーのさまざまなエアクーリングチラー冷却能力を輸出しています。冷蔵体験では、驚くべき仕様、スーパー保証オファー、ベストアフターセールスサービスを備えた最高品質のチラーマシンの生産を保証します。Tongweiは、標準的な構成チラーだけでなく、他のカスタマイズされたねじチラーを提供できます。

1.空気冷却型チラーユニットの技術仕様

2. 100トンの350kW工業用エアクーリングスクリューチラーユニットはどのように機能しますか？

エアクーリングスクリューチラーの場合、チラーは高効率シェルとチューブの蒸発器を備えており、チラー内に水タンクとウォーターポンプがありません。

100トン350kW産業用エア冷却ネジチラーユニットは、参照のために設置外に緩衝液水タンクを備えています

3.工業用エアクーリングスクリューチラーユニットの栄養

wwell既知のブランドスクリューコンプレッサー

ユニットは、ドイツのビッツァーまたは台湾ハンベルブランドのセミ・ヘルメティックスクリューコンプレッサーを採用しています。優れた効率を備えた最新の5〜6の特許取得済みのネジロータープロファイル。

調整可能な無限または密接に段階的な容量制御は、エネルギー効率が高く、安定した静かなランニングを備えています。最も高度な特許取得済みの最高精度の製造プロセス。熱モーター温度モニタリング、位相シーケンスモニタリング、手動リセットロックアウト、オイル温度センサーを含む完全なインテリジェントな監視と保護。

R134A、R407C、R22（リクエストに応じてR404A）を含む、オプション用の幅広い冷媒。

microprogramming制御システム

コンプレッサー容量制御システムと組み合わせた産業用PLC集中制御、正確に監視します。低温、高/低圧、凍結防止、位相の欠落、抗相、過負荷、温度上のモーター、オイル差、フロースイッチ、起動レイテンシの統合保護。

オプションの操作言語、メニューリーディング、[状態]を調整しやすいユニット。

eeasy Easyインストール、信頼性の高いランニング

冷却塔に接続する必要はありません

スタートアップを綿密に踏み出し、電気への影響を最小限に抑えます。

安定した安全なランニング、低振動、installation.compact構造が簡単、空間需要と軽量が少なく、輸送と設置が簡単です。

完全に配線、検査、テストした先入観、インストール時間とコストを節約しました。

W字型アルミニウムフィンタイプコンデンサー、より小さなユニットサイズ内の適切な熱交換エリアを保証する

- 内部糸の銅管を備えた高効率蒸発器。ネットカバーから分離されたモーターは、金属Siemens PLCコントロール、LCDタッチスクリーンインターフェイスによって排気ポートに固定されています。

標準設計充電R22、CFCフリーR407C、R410A、R404A、R134Aオプション。

標準設計の場合、380V-415V/50Hz 3ph。フィリピン、メキシコ、または米国の顧客向けの220-570V 60Hz 3phなどの顧客の要求に関するさまざまな設計。

4. 100トン350kW工業用エア冷却ねじチラーユニットの主なコンポーネントは何ですか

4.1コンプレッサー

コンプレッサーは、冷媒をかき混ぜるための圧力の変動を生成するため、工業用エアクーリングスクリューチラーユニットの重要なムーバーです。

1ユニットのハンベルスクリューブランドまたはビッタースクリューコンプレッサーを備えた100トン350kWエアクーリングチラーユニットの場合、R407C冷蔵庫を使用した必要な冷蔵容量に依存します。

4ステップのエネルギー制御25％-50％-75％-100％の各ネジコンプレッサーは、ネジチラー全体が安定していることを確認し、高い冷蔵パフォーマンスを保証します。

ハンベルスクリューコンプレッサー

ビッタースクリューコンプレッサー

4.2蒸発器

蒸発器は、冷却されている液体から熱を抽出する責任があるため、産業用エア冷却スクリューチラーユニットの重要な成分であり、コンプレッサーと膨張バルブの間に位置しています。スクリューコンプレッサーチラーは、非常に効率的な閉ループシェルとチューブタイプの熱交換器を蒸発器として使用します。

シェルとチューブの蒸発器

5.3コンデンサー

エア冷却ネジチラーユニット用コンデンサーには、高熱交換効率と良好な安定性のために効率的なクロスシームフィンと雌のねじ銅チューブが装備されています。

アルミニウムフィン+ファンコンデンサー

5.4コントローラーパネル

Tongweiチラーは、ヒューマンコンピューターインターフェイスとビッグLEDタッチスクリーンパネルを備えた統合されたPLC制御システムを使用しています。

PLCコントローラーパネル

5.適切な産業用エアクーリングスクリューチラーユニットを選択するにはどうすればよいですか？

アプリケーションにチラーを選択するときに考慮する必要がある5つの重要なチラー仕様があります。チラーの冷却能力、操作に必要な電圧、関連するポンプ馬力と流量（カスタム選択のためにお問い合わせ）、冷媒、蒸発器タイプです。

5.1チラーの正しい冷却能力を計算します

最も頻繁に尋ねるのは、チラーの冷却能力をどのように知ることができるかについて尋ねます。  kw、ton、but/h、kcal/hを使用して、チラー冷却能力を選択します：1 kw = 860 kcal/h;  1トン= 3.517 kW;

1 kw = 3412 btu/h;

チラーの冷却能力を計算するための式もあります。

冷却能力（KW）=流量（M3/H）*温度変化（T1-T2）/0.86

熱負荷= C（特定の熱）* M（1時間あたりの品質出力）*温度変化（T1-T2）

kw = kw x 1.2で20％の理想的なサイズのチラーを特大

注：T1：着信水温（℃）T2：必要な冷水温度（℃）

たとえば、1時間で35°Cから15°Cに10m³の水を冷却するには、どのサイズのチラーが必要ですか？

温度微分=35℃-15℃= 20℃

水流=10m³/時間

KW = 10 x 20÷0.86 = 232 kWの冷却能力

チラーを特大= 232 x 1.2 = 278.4kw

278.4 kwチラーの冷却能力が必要です。

5.2パワー

さまざまな国と地域には、産業用電力に関する基準が異なります。一般的な電源は208-230V、380-420V、440-480V、50Hzまたは60Hz、3PHASEです。

フィリピンでは、電源は220V 60Hz 3ph、380V 60Hz 3ph、460V 60Hz 3phです。

シンガポールとマレーシアでは、電源は415V 50Hz 3phです。

メキシコでは、電源は220V 60Hz 3phです。

米国では、電源は208V 60Hz 3PH; 575V 60Hz 3PH; 480V 60Hz 3PHなどです。

5.3冷媒

R22、R407C、R404A、R134Aはオプションの選択肢です。

R22：良好な冷却効果ですが、R22は強力な温室効果ガスと見なされるため、ほとんどの国で禁止されています。

R407C：R22の良い代替品、良好な冷却効果。

R404A：低温（-10°C未満）が必要なアプリケーションに適しています。

R134A：主に「高温」冷媒として使用される非炎症性ガスは、50℃を超える高周囲温度で作業する空冷チラーに適しています。

5.4蒸発器の選択

エアクーリングスクリューチラーは通常、1つの蒸発器を使用します。シェルとチューブの熱交換器です。シェルとチューブタイプの蒸発器は、接続するために追加の水バッファータンクが必要です。

5.5バッファ水タンク容量の選択

バッファタンクの容量は、特定のニーズに応じてカスタマイズできます。より大きな熱負荷を緩衝し、より冷やした水を保管することができます。

304ステンレス鋼水タンク

6.空気冷却ネジチラー用のスペアパーツ

7.エア冷却ネジチラーと水冷却されたネジチラーの違いは何ですか

空冷および水冷ネジ型チラーは、どちらもさまざまな産業の冷却用途に使用されるネジチラーのタイプです。

エア冷却ネジ型チラーと水冷却ネジ型チラーの主な違いはコンデンサーです：

空冷ネジ型チラーのコンデンサーは、周囲の空気によって冷却され、冷却プロセス中に発生した熱が周囲の空気に放散されます。

シェルとチューブの水冷却型チラーとチューブの水型コンデンサーは、冷却塔に取り付けられ、通常は水が利用できる中程度およびワイド設備で使用されます。

しかし、周囲温度が50を超える場合は、エアクーリングスクリューチラーを使用することをお勧めします。空冷ねじチラーは、熱交換媒体と水冷式のネジチラーがより安定して効率的な熱散逸のために一定の水源を使用して、より安定した効率的な熱散逸のために一定の水源を使用するため、空気の冷却の温度、水冷式のクーリングチラーでのエネルギーの依存のために、同じ冷却能力を達成するため、空冷ねじチラーを使用することをお勧めします。

水冷ねじチラー

8.工業用エアクーリングスクリューチラーユニットの産業用途

産業用空冷ねじチラーユニットは、産業用および商業用の両方のために安定した信頼性の高い水冷源を提供できる非常に人気のある冷凍システムです。

エア冷却ネジチラーは、プラスチック産業、食品産業、化学産業、セメント/コンクリート冷却でも広く使用されています。

8.1プラスチック産業

空冷ねじチラーは、プラスチック製の射出成形、プラスチックの押し出し、押し出しライン、吹く成形機など、プラスチック加工やプラスチック産業でも広く使用されています。

空冷式スクリューチラーを使用する機能は、製品の品質と生産効率を確保するために、プラスチック型の温度を下げて冷却するための冷却水流量を提供することです。

プラスチック産業向けの空冷ねじチラー

8.2食品および飲料産業

エアクーリングされたネジチラーは、製造船で凍結することなく製品を冷却する効率的な方法です。ワイン発酵、ビール/醸造所チラー、炭酸水チラー、乳製品などの例はすべて、水冷式スクロールチラーを使用して強化されています。水はチラーで冷やされ、熱交換器の食品および飲料容器に取り付けられた閉ループチューブを流れます。これにより、水中で見られる金属腐食が防止され、製品を一貫した温度に保ちます。ワインを発酵させ続けるか、牛乳が硬直しないようにするのに最適な酵母が必要かどうかにかかわらず、スクリューチラーはあなたの理想的な結果を達成するのに役立ちます。

食品産業向けの空冷ねじチラー

8.3化学産業

製薬業界は、ブレンド、押し出し、混合、空冷式チラーが低温冷却水を提供する冷却機関であるため、さまざまな加熱および冷却パラメーターを処理することにより、薬を準備し、化学機械と医薬品の冷却処理の温度を低下させます。

化学産業向けのエア冷却ネジチラー

8.4セメント /コンクリート冷却

セメント生産には、かなりの量の熱を生成する一連の化学反応が含まれます。セメントは通常、セメント凝集体と水の化学的組み合わせで使用される水によって温度が決定されるコンクリートとして知られている材料から水と混合されます。

セメントおよびコンクリート冷却用のネジチラー

9。

プロのウォーターチラーサプライヤー＆エクスポーターとして、私たちは貨物を手配するための独自の輸送先の転送者を持っています。私たちのチラーマシンは、輸送中の損傷を防ぎ、輸出基準を満たす合板の梱包を備えています。

1。空気による船：チラーはコンプレッサー、ウォーターポンプ、ファンを使用しているため、圧縮冷媒とコンプレッサー内のオイルは爆発の可能性がある危険なアイテムであるため、輸送前に圧縮冷媒を放出する必要があります。 （これは、この出荷方法を選択する際に冷媒なしのウォーターチラーを意味します。機械が目的地に到着した後、地元の専門家が冷媒を追加する必要があります。航空会社の会社は、危険な製品ではないチラーが多くの文書を提供することを要求します。

2。海での船：輸送時間は空気よりも長くなりますが、貨物コストは安く、機器が目的地に到着した後、冷媒を追加する必要はありません。

3.中国の他のサプライヤーに独自の出荷コンテナがある場合は、中国のあらゆる都市のサプライヤーにチラーマシンを配信するのに役立ちます。
